氟化钙平凹透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)
	筛选重置 25.4 12.7	筛选重置 F-500 F-200 F-100 F-75 F-40 F-150 F-25 F-18	筛选重置 4 3.5 3 2.5 2 1.8 2.7 2.4	筛选重置 4.4 4.9 5.1 7.5 2 3 5.6 5.30	筛选重置 0.588 2.94	筛选重置 -216.9 -86.8 -43.4 -32.5 -17.4 -83.6 -62.7 -31.4 -10.9 -7.8
更多参数+ 收回	25.4	F-500	4	4.4	0.588	-216.9
Φ25.4mm，F-500，氟化钙平凹透镜产品编码：PCa04E008 直径(mm)：25.4 焦距(mm)：F-500 中心厚度(mm)：4 边缘厚度(mm)：4.4 设计波长(μm)：0.588 曲率半径(mm)：-216.9 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-200	3.5	4.4	0.588	-86.8
Φ25.4mm，F-200，氟化钙平凹透镜产品编码：PCa04E007 直径(mm)：25.4 焦距(mm)：F-200 中心厚度(mm)：3.5 边缘厚度(mm)：4.4 设计波长(μm)：0.588 曲率半径(mm)：-86.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-100	3	4.9	0.588	-43.4
Φ25.4mm，F-100，氟化钙平凹透镜产品编码：PCa04E006 直径(mm)：25.4 焦距(mm)：F-100 中心厚度(mm)：3 边缘厚度(mm)：4.9 设计波长(μm)：0.588 曲率半径(mm)：-43.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-75	2.5	5.1	0.588	-32.5
Φ25.4mm，F-75，氟化钙平凹透镜产品编码：PCa04E005 直径(mm)：25.4 焦距(mm)：F-75 中心厚度(mm)：2.5 边缘厚度(mm)：5.1 设计波长(μm)：0.588 曲率半径(mm)：-32.5 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-40	2	7.5	0.588	-17.4
Φ25.4mm，F-40，氟化钙平凹透镜产品编码：PCa04E004 直径(mm)：25.4 焦距(mm)：F-40 中心厚度(mm)：2 边缘厚度(mm)：7.5 设计波长(μm)：0.588 曲率半径(mm)：-17.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-200	1.8	2	2.94	-83.6
Φ12.7mm，F-200，氟化钙平凹透镜产品编码：PCa04C011 直径(mm)：12.7 焦距(mm)：F-200 中心厚度(mm)：1.8 边缘厚度(mm)：2 设计波长(μm)：2.94 曲率半径(mm)：-83.6 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-150	2.7	3	2.94	-62.7
Φ12.7mm，F-150，氟化钙平凹透镜产品编码：PCa04C010 直径(mm)：12.7 焦距(mm)：F-150 中心厚度(mm)：2.7 边缘厚度(mm)：3 设计波长(μm)：2.94 曲率半径(mm)：-62.7 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-75	2.4	3	2.94	-31.4
Φ12.7mm，F-75，氟化钙平凹透镜产品编码：PCa04C008 直径(mm)：12.7 焦距(mm)：F-75 中心厚度(mm)：2.4 边缘厚度(mm)：3 设计波长(μm)：2.94 曲率半径(mm)：-31.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-25	2.5	5.6	0.588	-10.9
Φ12.7mm，F-25，氟化钙平凹透镜产品编码：PCa04C002 直径(mm)：12.7 焦距(mm)：F-25 中心厚度(mm)：2.5 边缘厚度(mm)：5.6 设计波长(μm)：0.588 曲率半径(mm)：-10.9 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-18	2	5.30	0.588	-7.8
Φ12.7mm，F-18，氟化钙平凹透镜产品编码：PCa04C001 直径(mm)：12.7 焦距(mm)：F-18 中心厚度(mm)：2 边缘厚度(mm)：5.30 设计波长(μm)：0.588 曲率半径(mm)：-7.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.13-10μm

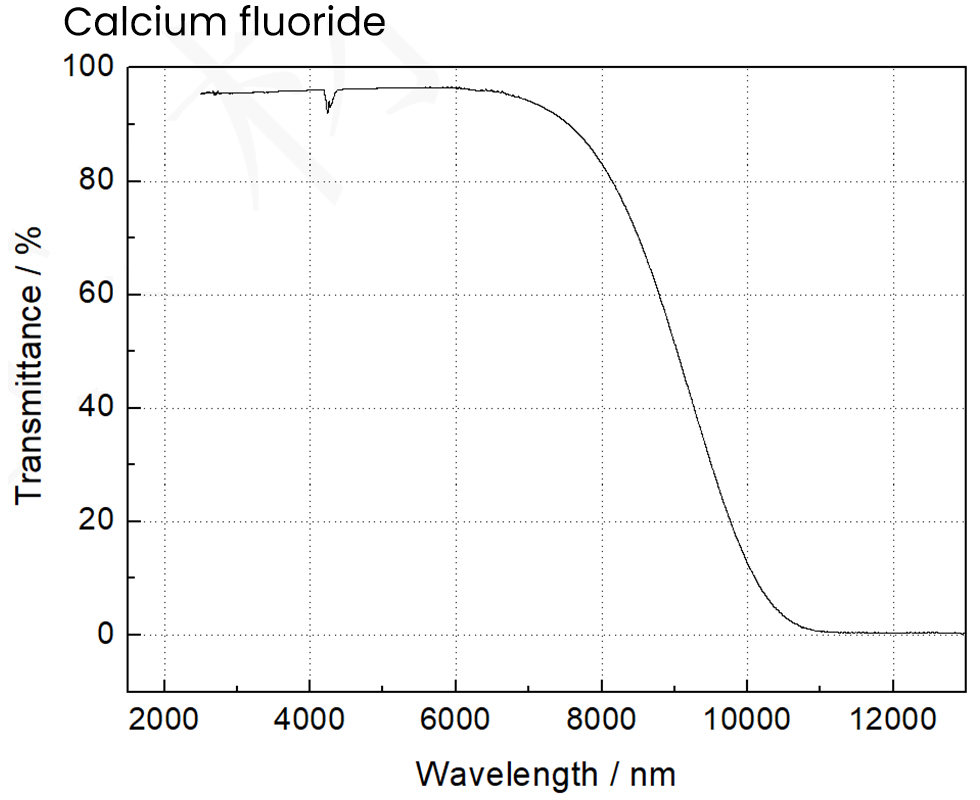

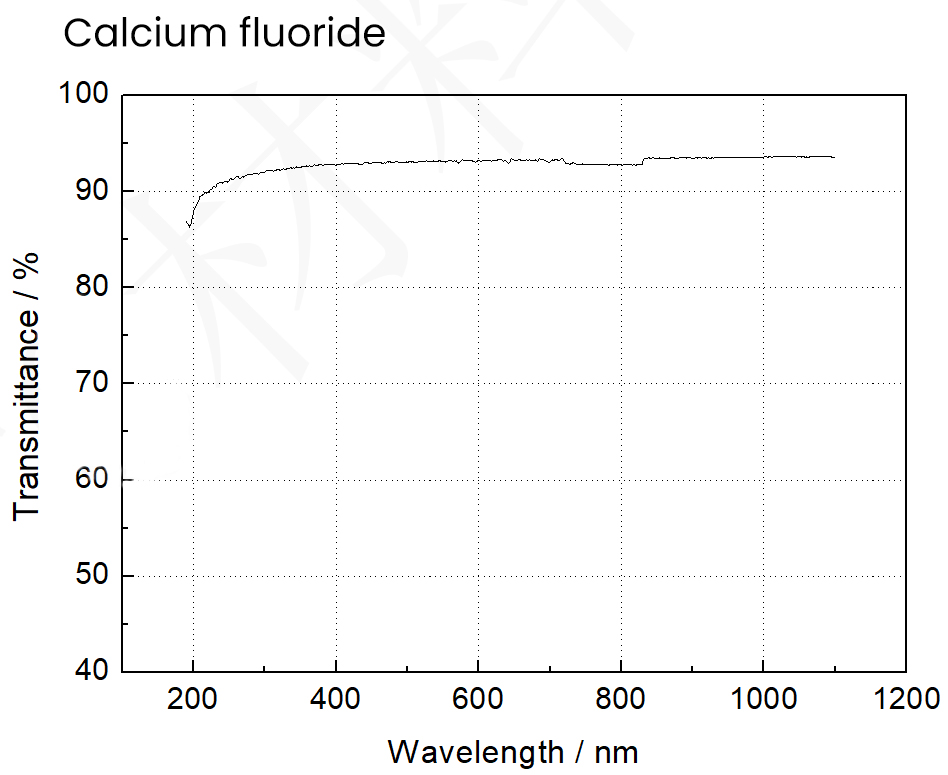

透过率Transmittance	>94%@193nm-7.87μm
折射率Refractive Index	1.4288@2.5μm 1.39908@5μm
反射损耗Reflection Loss	5.4%@5μm(both surfaces)
吸收系数Absorption Coefficienet	7.8×10-4@2.7μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	3.18
熔点Melting Point [℃]	1420
热导率ThermalConductivity [W/(m×K)]	9.71 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	18.5 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	158.3
比热容Specific Heat Capacity [J/(kg×K)]	854
介电常数Dielectric Constant	6.76 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	75.8
剪切模量Shear Modulus(G) [GPa]	33.77
体积模量Bulk modulus(K) [GPa]	82.71
泊松系数Poisson Coefficient	0.26
化学特性Chemical Properties
溶解度Solubility / g/L	0.016g @ 20℃
分子量Molecular Weight / g/mol	78.0748
