锗圆形窗口片 - 锗窗口片规格、应用、定制厂家

锗窗口片（圆形）

锗圆形窗口片是一种由锗材料制成的光学元件，透射光谱范围为2-12μm，是红外光学材料，硬度高，导热性好，不溶于水。用作电子传感器或外在环境的检测器的保护窗。形状为圆形，高透光性、高抗反射性、高热稳定性等，应用于红外成像系统和红外光谱仪系统。锗圆形窗口片具有多种尺寸和规格，以满足不同的应用需求。微米光学可提供不同类型窗口片如圆形、矩形、楔形、开孔和台阶片等。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，微米光学拥有完备的光学晶体、元件、镀膜于一体的生产设备和经验，可提供高质量的锗圆形窗口片。作为光学元件厂家，还可以根据需求为您定制不同形状规格的光学元件，如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	厚度(mm)	光洁度	PV@632.8nm	平行度	倒边(mm)
	筛选重置 76.2 75 50.8 50 40 38.1 30 25.4 25 24 20 19 18 16 12.7 12.5 12 10	筛选重置 6 3 5 4 2 1 0.5 2.5 1.5	筛选重置 40-20 60-40	筛选重置 2λ λ λ/2	筛选重置 3′	筛选重置 0.35
更多参数+ 收回	76.2	6	40-20	2λ	3′	0.35
Φ76.2mm，厚度6mm，锗圆形窗口片产品编码：PGe01H004 直径(mm)：76.2 厚度(mm)：6 光洁度：40-20 PV@632.8nm：2λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	3	40-20	2λ	3′	0.35
Φ76.2mm，厚度3mm，锗圆形窗口片产品编码：PGe01H003 直径(mm)：76.2 厚度(mm)：3 光洁度：40-20 PV@632.8nm：2λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	5	60-40	2λ	3′	0.35
Φ76.2mm，厚度5mm，锗圆形窗口片产品编码：PGe01H002 直径(mm)：76.2 厚度(mm)：5 光洁度：60-40 PV@632.8nm：2λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	75	5	60-40	λ	3′	0.35
Φ75mm，厚度5mm，锗圆形窗口片产品编码：PGe01H001 直径(mm)：75 厚度(mm)：5 光洁度：60-40 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	5	40-20	λ	3′	0.35
Φ50.8mm，厚度5mm，锗圆形窗口片产品编码：PGe01F014 直径(mm)：50.8 厚度(mm)：5 光洁度：40-20 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	4	40-20	λ	3′	0.35
Φ50.8mm，厚度4mm，锗圆形窗口片产品编码：PGe01F013 直径(mm)：50.8 厚度(mm)：4 光洁度：40-20 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	3	40-20	λ	3′	0.35
Φ50.8mm，厚度3mm，锗圆形窗口片产品编码：PGe01F012 直径(mm)：50.8 厚度(mm)：3 光洁度：40-20 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	2	40-20	λ	3′	0.35
Φ50.8mm，厚度2mm，锗圆形窗口片产品编码：PGe01F011 直径(mm)：50.8 厚度(mm)：2 光洁度：40-20 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	1	40-20	λ/2	3′	0.35
Φ50.8mm，厚度1mm，锗圆形窗口片产品编码：PGe01F010 直径(mm)：50.8 厚度(mm)：1 光洁度：40-20 PV@632.8nm：λ/2 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	3	60-40	λ	3′	0.35
Φ50.8mm，厚度3mm，锗圆形窗口片产品编码：PGe01F009 直径(mm)：50.8 厚度(mm)：3 光洁度：60-40 PV@632.8nm：λ 平行度：3′ 通光口径：>90% 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 透过范围：2-15μm 基底材料：锗倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	2-15μm
反射损耗Reflection Loss	4.0028@10.6μm
吸收系数Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	5.33
熔点Melting Point [℃]	936
热导率ThermalConductivity [W/(m×K)]	58.61 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	6.1 @ 298K
努氏硬度Knoop Hardness [kg/mm2]	780
比热容Specific Heat Capacity [J/(kg×K)]	310
介电常数Dielectric Constant	16.6 @9.37 GHz
杨氏模量Young's Modulus (E) [GPa]	102.7
剪切模量Shear Modulus(G) [GPa]	67
体积模量Bulk modulus(K) [GPa]	77.2
泊松系数Poisson Coefficient	0.28
化学特性mical Properties
溶解度Solubility / g/L	Inoluble
分子量Molecular Weight / g/mol	72.61

锗窗口片（圆形）

技术参数

材料数据

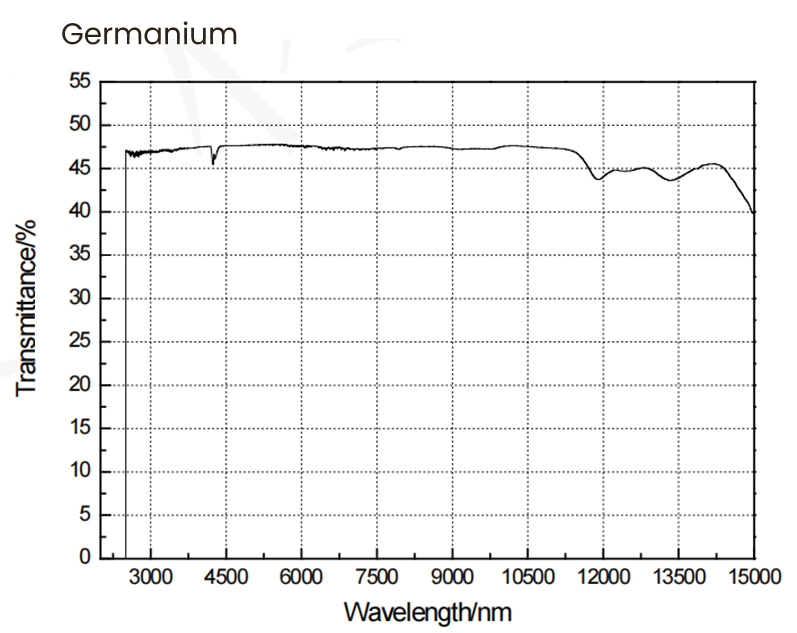

透过率
