氟化钡双凸透镜

氟化钡双凸透镜

氟化钡双凸透镜用于汇聚来自点光源的光或向其它光学系统传递图像，用在望远镜、显微镜、瞄准仪、激光和光纤等领域。在紫外、可见和红外领域具有较高的透过率，因此可以提供更好的光线控制和更清晰的图像。此外还具有较高的硬度和耐磨性，能够承受较高的温度和压力，因此在高温、高压等极端环境下也有较好的应用效果。其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系，微米光学拥有完备的光学晶体、元件、镀膜于一体的生产设备和经验，可提供高质量的氟化钡双凸透镜。作为光学元件厂家，还可以根据需求为您定制不同形状规格的光学元件，如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 38.1 25.4 12.7	筛选重置 F63.5 F38.1 F150 F50.8 F25.4 F76.2 F12.7	筛选重置 9.2 15.2 3.2 4.9 5.7 10.5 2.1 2.4 3.30 5.80	筛选重置 2.5 2 2.1 1.5	筛选重置 55.85 31.84 134.90 56.49 44.87 21.23 68.39 45.43 22.34 10.471
更多参数+ 收回	38.1	F63.5	9.2	2.5	55.85
Φ38.1mm，F63.5，氟化钡双凸透镜产品编码：PBa05F002 直径(mm)：38.1 焦距(mm)：F63.5 中心厚度(mm)：9.2 边缘厚度(mm)：2.5 设计波长(μm)：5 曲率半径(mm)：55.85 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F38.1	15.2	2.5	31.84
Φ38.1mm，F38.1，氟化钡双凸透镜产品编码：PBa05F001 直径(mm)：38.1 焦距(mm)：F38.1 中心厚度(mm)：15.2 边缘厚度(mm)：2.5 设计波长(μm)：5 曲率半径(mm)：31.84 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F150	3.2	2	134.90
Φ25.4mm，F150，氟化钡双凸透镜产品编码：PBa05E005 直径(mm)：25.4 焦距(mm)：F150 中心厚度(mm)：3.2 边缘厚度(mm)：2 设计波长(μm)：5 曲率半径(mm)：134.90 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F63.5	4.9	2	56.49
Φ25.4mm，F63.5，氟化钡双凸透镜产品编码：PBa05E004 直径(mm)：25.4 焦距(mm)：F63.5 中心厚度(mm)：4.9 边缘厚度(mm)：2 设计波长(μm)：5 曲率半径(mm)：56.49 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F50.8	5.7	2	44.87
Φ25.4mm，F50.8，氟化钡双凸透镜产品编码：PBa05E003 直径(mm)：25.4 焦距(mm)：F50.8 中心厚度(mm)：5.7 边缘厚度(mm)：2 设计波长(μm)：5 曲率半径(mm)：44.87 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F25.4	10.5	2.1	21.23
Φ25.4mm，F25.4，氟化钡双凸透镜产品编码：PBa05E002 直径(mm)：25.4 焦距(mm)：F25.4 中心厚度(mm)：10.5 边缘厚度(mm)：2.1 设计波长(μm)：5 曲率半径(mm)：21.23 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F76.2	2.1	1.5	68.39
Φ12.7mm，F76.2，氟化钡双凸透镜产品编码：PBa05C004 直径(mm)：12.7 焦距(mm)：F76.2 中心厚度(mm)：2.1 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：68.39 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F50.8	2.4	1.5	45.43
Φ12.7mm，F50.8，氟化钡双凸透镜产品编码：PBa05C003 直径(mm)：12.7 焦距(mm)：F50.8 中心厚度(mm)：2.4 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：45.43 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F25.4	3.30	1.5	22.34
Φ12.7mm，F25.4，氟化钡双凸透镜产品编码：PBa05C002 直径(mm)：12.7 焦距(mm)：F25.4 中心厚度(mm)：3.30 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：22.34 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F12.7	5.80	1.5	10.471
Φ12.7mm，F12.7，氟化钡双凸透镜产品编码：PBa05C001 直径(mm)：12.7 焦距(mm)：F12.7 中心厚度(mm)：5.80 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：10.471 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡 Irregularity@632.8nm：1λ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

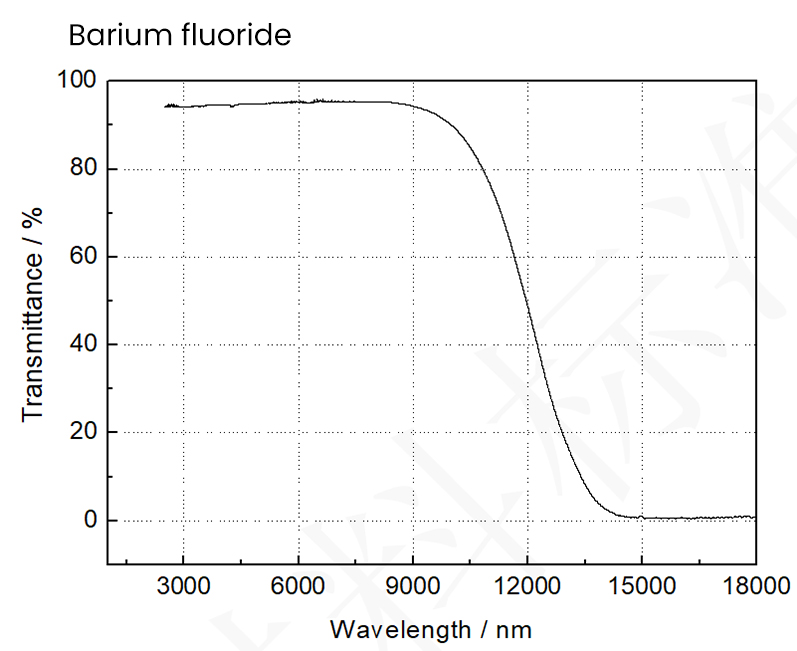

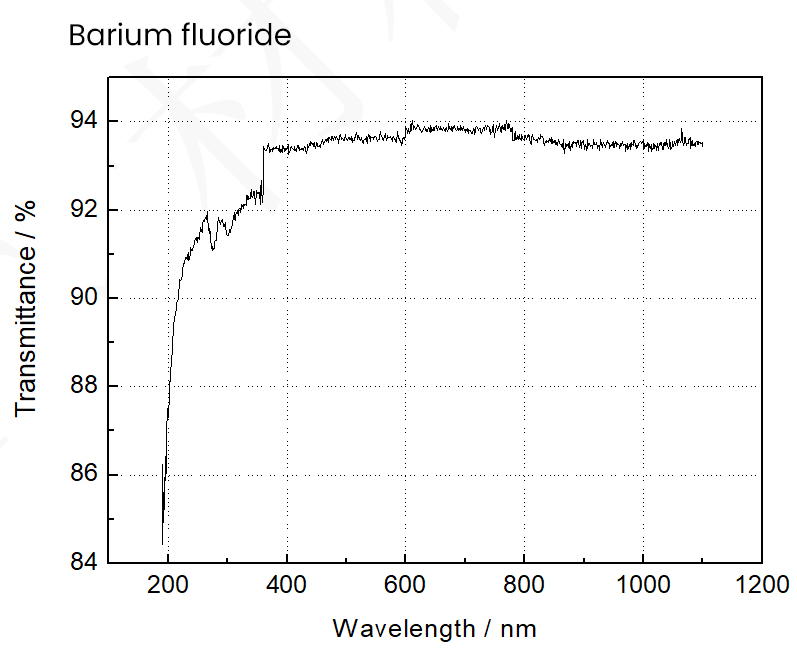

透过范围Transmission Range	0.15-14μm
透过率Transmittance	>94%@0.35nm-10.8μm
折射率Refractive Index	1.462@2.58μm 1.45@5μm
反射损耗Reflection Loss	6.8%@2.58μm(both surfaces) 6.5%@5μm(both surfaces) 5.3%@10.35μm(both surfaces)
吸收系数Absorption Coefficienet	3.2×10-4@6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	4.89
熔点Melting Point [℃]	1386
热导率ThermalConductivity [W/(m×K)]	11.72 @ 286K
热膨胀系数Thermal Expansion [10-6/K]	18.1 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	82
比热容Specific Heat Capacity [J/(kg×K)]	410
介电常数Dielectric Constant	7.33 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	53.07
剪切模量Shear Modulus(G) [GPa]	25.4
体积模量Bulk modulus(K) [GPa]	56.4
泊松系数Poisson Coefficient	0.343
化学特性Chemical Properties
溶解度Solubility / g/L	1.7g @ 20℃
分子量Molecular Weight / g/mol	175.3238
