氟化钙双凸透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)	光洁度
	筛选重置 76.2 25.4 12.7	筛选重置 F500 F250 F200 F100 F75 F50 F25.4 F76.2 F50.8 F40 F20 F15	筛选重置 6.7 10.4 12.34 2.9 3.9 4.5 5.9 11 2.2 2.5 3.2 5.6	筛选重置 3 2 1.5	筛选重置 5 0.588	筛选重置 398.1 197.7 157.76 173.1 86.2 64.4 42.5 20.2 60.53 40.09 34.2 16.6 12.1	筛选重置 60-40 40-20
更多参数+ 收回	76.2	F500	6.7	3	5	398.1	60-40
Φ76.2mm，F500，氟化钙双凸透镜产品编码：PCa05H003 直径(mm)：76.2 焦距(mm)：F500 中心厚度(mm)：6.7 边缘厚度(mm)：3 设计波长(μm)：5 曲率半径(mm)：398.1 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	F250	10.4	3	5	197.7	60-40
Φ76.2mm，F250，氟化钙双凸透镜产品编码：PCa05H002 直径(mm)：76.2 焦距(mm)：F250 中心厚度(mm)：10.4 边缘厚度(mm)：3 设计波长(μm)：5 曲率半径(mm)：197.7 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	F200	12.34	3	5	157.76	60-40
Φ76.2mm，F200，氟化钙双凸透镜产品编码：PCa05H001 直径(mm)：76.2 焦距(mm)：F200 中心厚度(mm)：12.34 边缘厚度(mm)：3 设计波长(μm)：5 曲率半径(mm)：157.76 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F200	2.9	2	0.588	173.1	40-20
Φ25.4mm，F200，氟化钙双凸透镜产品编码：PCa05E009 直径(mm)：25.4 焦距(mm)：F200 中心厚度(mm)：2.9 边缘厚度(mm)：2 设计波长(μm)：0.588 曲率半径(mm)：173.1 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F100	3.9	2	0.588	86.2	40-20
Φ25.4mm，F100，氟化钙双凸透镜产品编码：PCa05E008 直径(mm)：25.4 焦距(mm)：F100 中心厚度(mm)：3.9 边缘厚度(mm)：2 设计波长(μm)：0.588 曲率半径(mm)：86.2 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F75	4.5	2	0.588	64.4	40-20
Φ25.4mm，F75，氟化钙双凸透镜产品编码：PCa05E007 直径(mm)：25.4 焦距(mm)：F75 中心厚度(mm)：4.5 边缘厚度(mm)：2 设计波长(μm)：0.588 曲率半径(mm)：64.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F50	5.9	2	0.588	42.5	40-20
Φ25.4mm，F50，氟化钙双凸透镜产品编码：PCa05E006 直径(mm)：25.4 焦距(mm)：F50 中心厚度(mm)：5.9 边缘厚度(mm)：2 设计波长(μm)：0.588 曲率半径(mm)：42.5 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F25.4	11	2	0.588	20.2	40-20
Φ25.4mm，F25.4，氟化钙双凸透镜产品编码：PCa05E005 直径(mm)：25.4 焦距(mm)：F25.4 中心厚度(mm)：11 边缘厚度(mm)：2 设计波长(μm)：0.588 曲率半径(mm)：20.2 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F76.2	2.2	1.5	5	60.53	60-40
Φ12.7mm，F76.2，氟化钙双凸透镜产品编码：PCa05C010 直径(mm)：12.7 焦距(mm)：F76.2 中心厚度(mm)：2.2 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：60.53 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F50.8	2.5	1.5	5	40.09	60-40
Φ12.7mm，F50.8，氟化钙双凸透镜产品编码：PCa05C009 直径(mm)：12.7 焦距(mm)：F50.8 中心厚度(mm)：2.5 边缘厚度(mm)：1.5 设计波长(μm)：5 曲率半径(mm)：40.09 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.13-10μm
透过率Transmittance	>94%@193nm-7.87μm
折射率Refractive Index	1.4288@2.5μm 1.39908@5μm
反射损耗Reflection Loss	5.4%@5μm(both surfaces)
吸收系数Absorption Coefficienet	7.8×10-4@2.7μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	3.18
熔点Melting Point [℃]	1420
热导率ThermalConductivity [W/(m×K)]	9.71 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	18.5 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	158.3
比热容Specific Heat Capacity [J/(kg×K)]	854
介电常数Dielectric Constant	6.76 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	75.8
剪切模量Shear Modulus(G) [GPa]	33.77
体积模量Bulk modulus(K) [GPa]	82.71
泊松系数Poisson Coefficient	0.26
化学特性Chemical Properties
溶解度Solubility / g/L	0.016g @ 20℃
分子量Molecular Weight / g/mol	78.0748

技术参数

材料数据

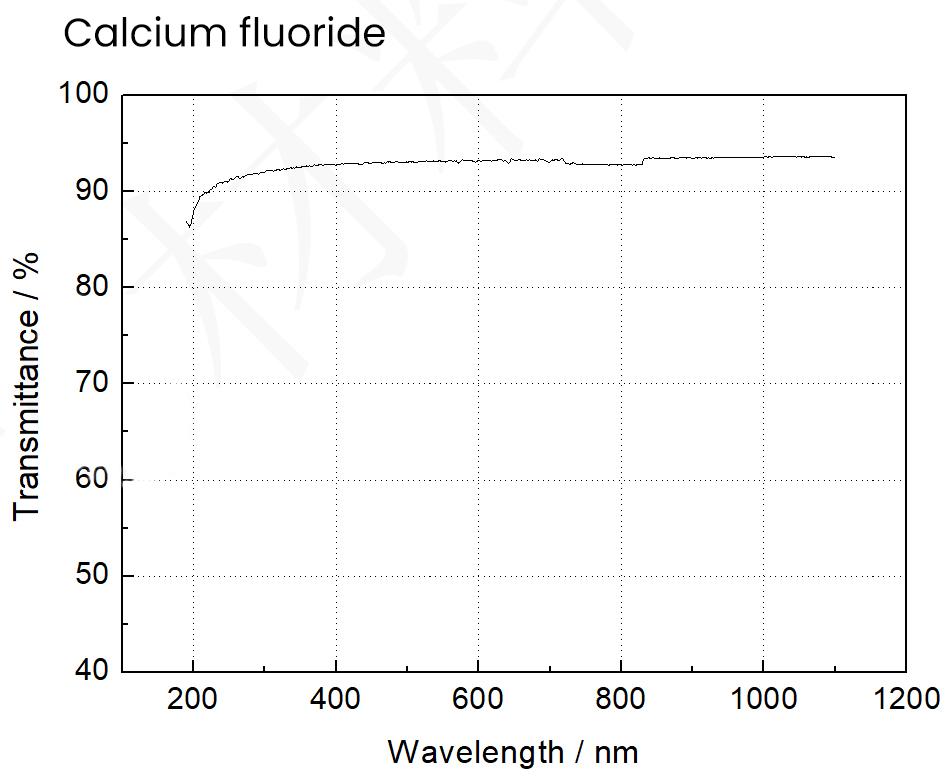

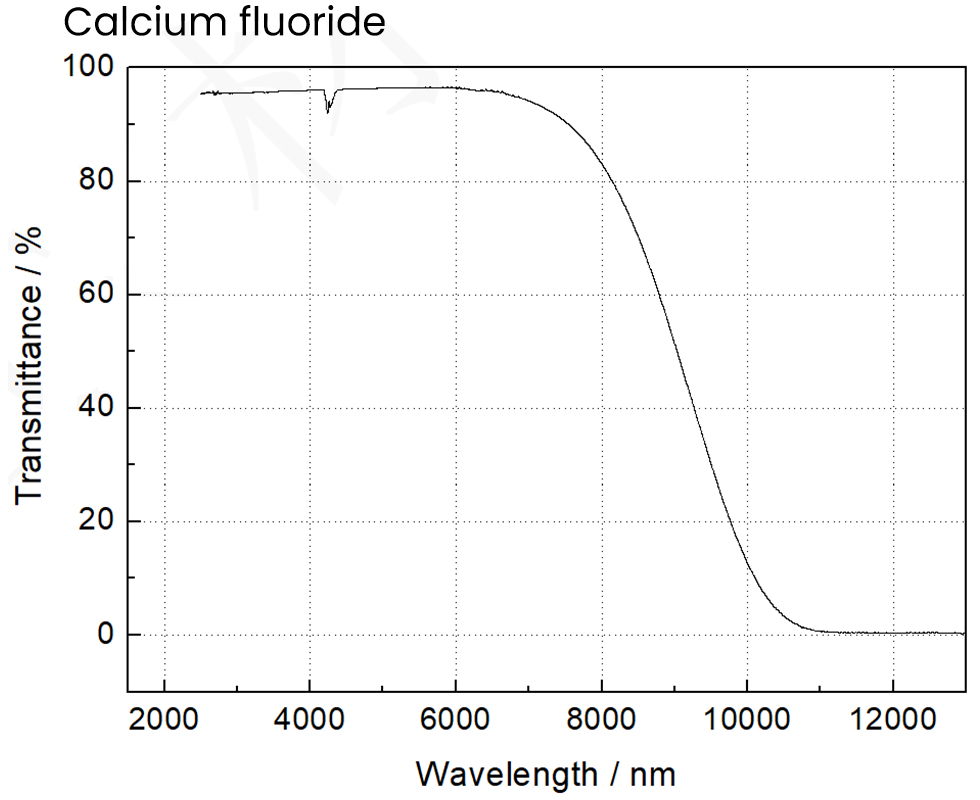

透过率
