氟化钡窗口片（矩形）

氟化钡矩形窗口片用作电子传感器或外在环境的检测器的保护窗。形状为矩形，可以透过特定波长的光束，同时保护仪器内部免受外部环境的影响。氟化钡材料从200nm-11um区域内透射率很高。应用于低温制冷成像系统，航天光学系统和激光光学系统中的透镜、分束镜、滤光片、棱镜和窗口片等。氟化钡容易裂开，对热冲击非常敏感。它抛光好可以蚀刻。氟化钡圆形窗口片具有多种尺寸和规格，以满足不同的应用需求。微米光学可提供不同类型窗口片如圆形、矩形、楔形、开孔和台阶片等。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，微米光学作为光学元件厂家，可以根据需求为您定制不同形状规格的光学元件，如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	长度(mm)	宽度(mm)	厚度(mm)	面型	光洁度	平行度
	筛选重置 50 41 38 30 29 25 20 13	筛选重置 25 23 19 15 14 12 10 13	筛选重置 6 4 2 1 0.5	筛选重置 5(3) 3(1)	筛选重置 60-40 40-20	筛选重置 3′
更多参数+ 收回	50	25	6	5(3)	60-40	3′
尺寸50mm25mm6mm，氟化钡矩形窗口片产品编码：PBa02F014 长度(mm)：50 宽度(mm)：25 厚度(mm)：6 面型：5(3) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	41	23	6	5(3)	60-40	3′
尺寸41mm23mm6mm，氟化钡矩形窗口片产品编码：PBa02F008 长度(mm)：41 宽度(mm)：23 厚度(mm)：6 面型：5(3) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38	19	4	3(1)	60-40	3′
尺寸38mm19mm4mm，氟化钡矩形窗口片产品编码：PBa02F001 长度(mm)：38 宽度(mm)：19 厚度(mm)：4 面型：3(1) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	30	15	4	3(1)	60-40	3′
尺寸30mm15mm4mm，氟化钡矩形窗口片产品编码：PBa02E009 长度(mm)：30 宽度(mm)：15 厚度(mm)：4 面型：3(1) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	29	14	4	3(1)	60-40	3′
尺寸29mm14mm4mm，氟化钡矩形窗口片产品编码：PBa02E004 长度(mm)：29 宽度(mm)：14 厚度(mm)：4 面型：3(1) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25	12	2	3(1)	60-40	3′
尺寸25mm12mm2mm，氟化钡矩形窗口片产品编码：PBa02E001 长度(mm)：25 宽度(mm)：12 厚度(mm)：2 面型：3(1) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	20	10	1	3(1)	60-40	3′
尺寸20mm10mm1mm，氟化钡矩形窗口片产品编码：PBa02D002 长度(mm)：20 宽度(mm)：10 厚度(mm)：1 面型：3(1) 光洁度：60-40 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	13	13	0.5	3(1)	40-20	3′
尺寸13mm13mm0.5mm，氟化钡矩形窗口片产品编码：PBa02C001 长度(mm)：13 宽度(mm)：13 厚度(mm)：0.5 面型：3(1) 光洁度：40-20 平行度：3′ 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钡透过范围：0.15-14μm 倒边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.15-14μm
透过率Transmittance	>94%@0.35nm-10.8μm
折射率Refractive Index	1.462@2.58μm 1.45@5μm
反射损耗Reflection Loss	6.8%@2.58μm(both surfaces) 6.5%@5μm(both surfaces) 5.3%@10.35μm(both surfaces)
吸收系数Absorption Coefficienet	3.2×10-4@6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	4.89
熔点Melting Point [℃]	1386
热导率ThermalConductivity [W/(m×K)]	11.72 @ 286K
热膨胀系数Thermal Expansion [10-6/K]	18.1 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	82
比热容Specific Heat Capacity [J/(kg×K)]	410
介电常数Dielectric Constant	7.33 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	53.07
剪切模量Shear Modulus(G) [GPa]	25.4
体积模量Bulk modulus(K) [GPa]	56.4
泊松系数Poisson Coefficient	0.343
化学特性Chemical Properties
溶解度Solubility / g/L	1.7g @ 20℃
分子量Molecular Weight / g/mol	175.3238

氟化钡窗口片（矩形）

技术参数

材料数据

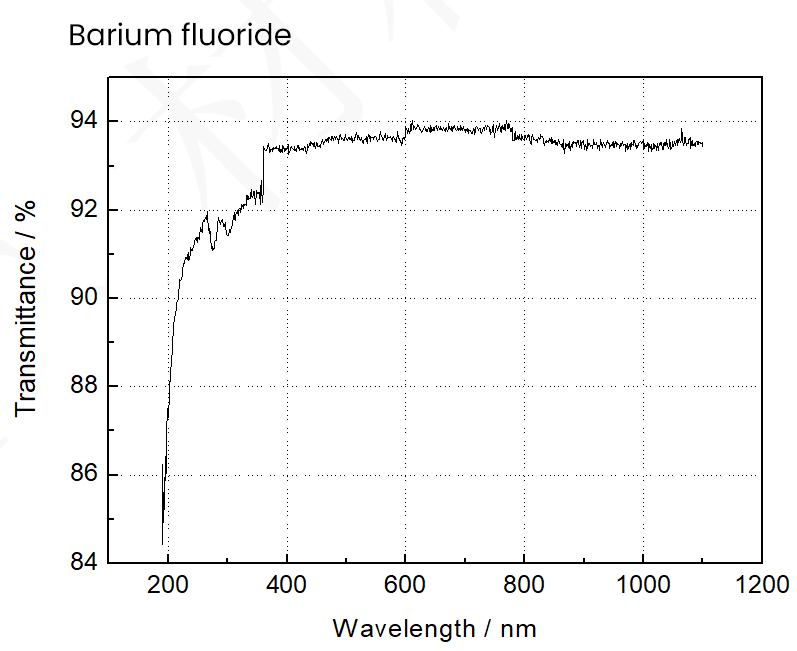

透过率
