锗窗口片（矩形）

锗矩形窗口片是一种由锗材料制成的光学元件，透射光谱范围为2-12μm，是一种常用的红外光学材料，具有硬度高，导热性好，不溶于水等特点。通常用作电子传感器或外在环境的检测器的保护窗。形状为矩形，高透光性、高抗反射性、高热稳定性等，应用于红外成像系统和红外光谱仪系统。锗矩形窗口片具有多种尺寸和规格，以满足不同的应用需求。微米光学可提供不同类型窗口片如圆形、矩形、楔形、开孔和台阶片等。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，微米光学作为光学元件厂家，可以根据需求为您定制不同形状规格的光学元件。如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	长度(mm)	宽度(mm)	厚度(mm)	平行度	PV@632.8nm	光洁度	倒边(mm)	崩边(mm)
	筛选重置 29.5 25.4 25 13 12.7	筛选重置 8.5 11.7 25.4 23.5 11 12.7	筛选重置 1 3 0.3	筛选重置 3′ <1′	筛选重置 λ/2	筛选重置 60-40	筛选重置 0.35 <0.2*45° 0.2	筛选重置 0.35 0.2
更多参数+ 收回	29.5	8.5	1	3′	λ/2	60-40	0.35	0.35
尺寸29.5mm8.5mm1mm，锗矩形窗口片产品编码：PGe02E004 长度(mm)：29.5 宽度(mm)：8.5 厚度(mm)：1 平行度：3′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-12μm 倒边(mm)：0.35 崩边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	29.5	11.7	1	3′	λ/2	60-40	0.35	0.35
尺寸29.5mm11.7mm1mm，锗矩形窗口片产品编码：PGe02E003 长度(mm)：29.5 宽度(mm)：11.7 厚度(mm)：1 平行度：3′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-12μm 倒边(mm)：0.35 崩边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	25.4	3	<1′	λ/2	60-40	<0.2*45°	0.35
尺寸25.4mm25.4mm3mm，锗矩形窗口片产品编码：PGe02E002 长度(mm)：25.4 宽度(mm)：25.4 厚度(mm)：3 平行度：<1′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-12μm 倒边(mm)：<0.2*45° 崩边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25	23.5	1	3′	λ/2	60-40	0.35	0.35
尺寸25mm23.5mm1mm，锗矩形窗口片产品编码：PGe02E001 长度(mm)：25 宽度(mm)：23.5 厚度(mm)：1 平行度：3′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-12μm 倒边(mm)：0.35 崩边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	13	11	0.3	3′	λ/2	60-40	0.2	0.2
尺寸13mm11mm0.3mm，锗矩形窗口片产品编码：PGe02C002 长度(mm)：13 宽度(mm)：11 厚度(mm)：0.3 平行度：3′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-15μm 倒边(mm)：0.2 崩边(mm)：0.2 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	12.7	3	<1′	λ/2	60-40	<0.2*45°	0.35
尺寸12.7mm12.7mm3mm，锗矩形窗口片产品编码：PGe02C001 长度(mm)：12.7 宽度(mm)：12.7 厚度(mm)：3 平行度：<1′ PV@632.8nm：λ/2 光洁度：60-40 通光口径：>90% 长度公差(mm)：+0.0/-0.1 宽度公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗透过范围：2-12μm 倒边(mm)：<0.2*45° 崩边(mm)：0.35 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

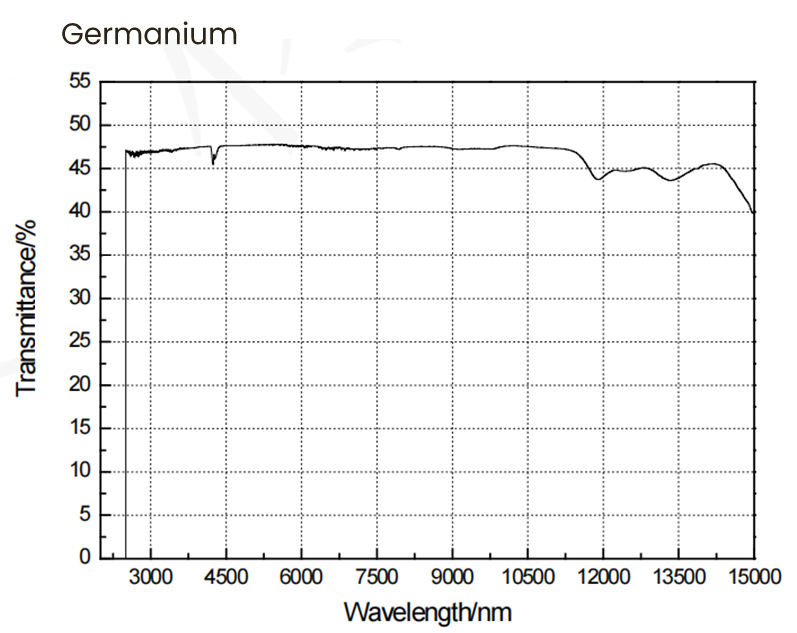

透过范围Transmission Range	2-15μm
反射损耗Reflection Loss	4.0028@10.6μm
吸收系数Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	5.33
熔点Melting Point [℃]	936
热导率ThermalConductivity [W/(m×K)]	58.61 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	6.1 @ 298K
努氏硬度Knoop Hardness [kg/mm2]	780
比热容Specific Heat Capacity [J/(kg×K)]	310
介电常数Dielectric Constant	16.6 @9.37 GHz
杨氏模量Young's Modulus (E) [GPa]	102.7
剪切模量Shear Modulus(G) [GPa]	67
体积模量Bulk modulus(K) [GPa]	77.2
泊松系数Poisson Coefficient	0.28
化学特性Chemical Properties
溶解度Solubility / g/L	Inoluble
分子量Molecular Weight / g/mol	72.61
