熔融石英平凸柱面透镜

熔融石英柱面透镜是氧化硅（石英，硅石）的非晶态（玻璃态），其原子结构长程无序。通过三维结构交叉链接提供高使用温度和低热膨胀系数。柱面透镜的主要设计目的是改变成像尺寸大小。如把一个点光斑转换成一条线斑，或者在不改变像宽度的情况下改变像的高度。其焦距可为负或正，适合用于激光线生成或变形光束整形，以环化激光输出。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，微米光学拥有完备的光学晶体、元件、镀膜于一体的生产设备和经验，可提供高质量的熔融石英柱面透镜。作为光学元件厂家，还可以根据需求为您定制不同形状规格的光学元件，如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径/尺寸(mm)	焦距(mm)	厚度(mm)	曲率半径(mm)
	筛选重置 3020 25 2010 12.5 10*10	筛选重置 75 50 25	筛选重置 3.49 4.35 2.55 2.87 3.15	筛选重置 34.35 34.39 22.92 22.93 11.45
更多参数+ 收回	30*20	75	3.49	34.35
熔融石英平凸柱面透镜，尺寸3020mm，焦距75mm 产品编码：PFSCYX011 直径/尺寸(mm)：3020 焦距(mm)：75 厚度(mm)：3.49 曲率半径(mm)：34.35 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：熔融石英光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	25	75	4.35	34.39
熔融石英平凸柱面透镜，尺寸25mm，焦距75mm 产品编码：PFSCYX008 直径/尺寸(mm)：25 焦距(mm)：75 厚度(mm)：4.35 曲率半径(mm)：34.39 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：熔融石英光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	20*10	50	2.55	22.92
熔融石英平凸柱面透镜，尺寸2010mm，焦距50mm 产品编码：PFSCYX006 直径/尺寸(mm)：2010 焦距(mm)：50 厚度(mm)：2.55 曲率半径(mm)：22.92 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：熔融石英光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	12.5	50	2.87	22.93
熔融石英平凸柱面透镜，尺寸12.5mm，焦距50mm 产品编码：PFSCYX004 直径/尺寸(mm)：12.5 焦距(mm)：50 厚度(mm)：2.87 曲率半径(mm)：22.93 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：熔融石英光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	10*10	25	3.15	11.45
熔融石英平凸柱面透镜，尺寸1010mm，焦距25mm 产品编码：PFSCYX001 直径/尺寸(mm)：1010 焦距(mm)：25 厚度(mm)：3.15 曲率半径(mm)：11.45 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：熔融石英光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.18-2.1μm
折射率Refractive index@0.5876μm	1.4585
物理特性Physical Properties
密度Density[g/cm3]	2.21
熔点Melting Point[deg C]	1900
热导率ThermalConductivity[W/(m×deg C)]	1.35
热膨胀系数Thermal Expansion [deg C-1 ]	4.0*10-6
比热容Specific Heat Capacity[J/(Kg*deg C ]	0.728*10-3
杨氏模量Young's Modulus[GPa]	7.36
剪切模量Shear Modulus[GPa]	3.14
泊松系数Poisson Coefficient	0.17
化学特性Chemical Properties
溶解度Solubility	Insoluble

熔融石英平凸柱面透镜

技术参数

材料数据

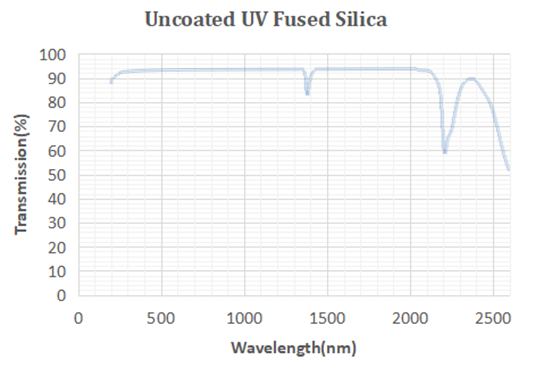

透过率
