K9玻璃柱面透镜 - K9玻璃柱面透镜规格、应用、定制厂家

	直径/尺寸(mm)	焦距(mm)	厚度(mm)	曲率半径(mm)
	筛选重置 6030 4020 25 2020 2010 12*10 12.5	筛选重置 100 50 300 200 15 40 25 75	筛选重置 5.2 6.8 3.32 4.02 5.22 3.49 3.8 2.6 3 2.38 2.5 2.77	筛选重置 51.7 25.85 155.10 103.40 7.76 20.68 12.93 51.68 38.78
更多参数+ 收回	60*30	100	5.2	51.7
K9玻璃平凸柱面透镜，尺寸6030mm，焦距100mm 产品编码：PK9CYX014 直径/尺寸(mm)：6030 焦距(mm)：100 厚度(mm)：5.2 曲率半径(mm)：51.7 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	60*30	50	6.8	25.85
K9玻璃平凸柱面透镜，尺寸6030mm，焦距50mm 产品编码：PK9CYX013 直径/尺寸(mm)：6030 焦距(mm)：50 厚度(mm)：6.8 曲率半径(mm)：25.85 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	40*20	300	3.32	155.10
K9玻璃平凸柱面透镜，尺寸4020mm，焦距300mm 产品编码：PK9CYX012 直径/尺寸(mm)：4020 焦距(mm)：300 厚度(mm)：3.32 曲率半径(mm)：155.10 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	40*20	50	4.02	25.85
K9玻璃平凸柱面透镜，尺寸4020mm，焦距50mm 产品编码：PK9CYX011 直径/尺寸(mm)：4020 焦距(mm)：50 厚度(mm)：4.02 曲率半径(mm)：25.85 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	25	50	5.22	103.40
K9玻璃平凸柱面透镜，直径25mm，焦距50mm 产品编码：PK9CYX010 直径/尺寸(mm)：25 焦距(mm)：50 厚度(mm)：5.22 曲率半径(mm)：103.40 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	20*20	200	3.49	25.85
K9玻璃平凸柱面透镜，尺寸20mm20mm，焦距200mm 产品编码：PK9CYX009 直径/尺寸(mm)：2020 焦距(mm)：200 厚度(mm)：3.49 曲率半径(mm)：25.85 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	20*20	50	4.02	7.76
K9玻璃平凸柱面透镜，尺寸20mm20mm，焦距50mm 产品编码：PK9CYX008 直径/尺寸(mm)：2020 焦距(mm)：50 厚度(mm)：4.02 曲率半径(mm)：7.76 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	20*10	15	3.8	25.85
K9玻璃平凸柱面透镜，尺寸20mm10mm，焦距15mm 产品编码：PK9CYX007 直径/尺寸(mm)：2010 焦距(mm)：15 厚度(mm)：3.8 曲率半径(mm)：25.85 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	12*10	40	2.6	20.68
K9玻璃平凸柱面透镜，尺寸12mm10mm，焦距40mm 产品编码：PK9CYX006 直径/尺寸(mm)：1210 焦距(mm)：40 厚度(mm)：2.6 曲率半径(mm)：20.68 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜
更多参数+ 收回	12*10	25	3	12.93
K9玻璃平凸柱面透镜，尺寸12mm10mm，焦距25mm 产品编码：PK9CYX005 直径/尺寸(mm)：1210 焦距(mm)：25 厚度(mm)：3 曲率半径(mm)：12.93 设计波长(μm)：587.6nm 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.2 基底材料：K9 光洁度：60-40 面型：λ/2 偏心：<3′ 镀膜：未镀膜

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.35-2μm
折射率Refractive index	1.5168@587.5618nm 3×10-2@10.6μm
反射损耗Reflection loss	8.1%@587.5618nm(两面)
物理特性Physical Properties
密度Density[g/cm3]	2.51
熔点Melting Point[℃]	559
热导率Thermal Conductivity[W/(m•deg C)]	1.114
热膨胀系数Thermal Expansion[deg C-1for -30/+70 degC]	7.1*10-6
比热容Specific Heat Capacity[J/(kg•deg C)]	0.858*103
杨氏模量Young's Modulus(E)[GPa]	82
体积模量Bulk modulus(K)[GPa]	34
泊松系数Poisson Coefficient	0.206
化学特性Chemical Properties
溶解度Solubility / g/L	None

K9玻璃平凸柱面透镜

技术参数

材料数据

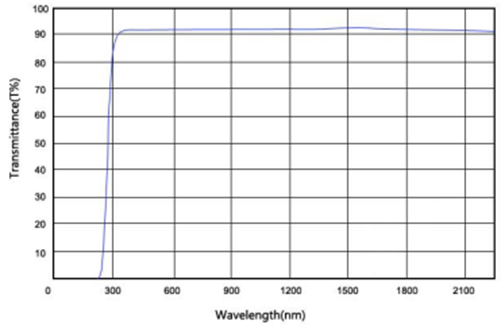

透过率
