硅直角棱镜具有高折射率（约为1.59）和高透光性，具有高精度的表面质量和光学性能。在紫外至近红外波段范围内具有高透射率，能抵抗环境温度和机械应力的影响，硅直角棱镜可以用于反射和转向光线，改变光束的方向。也可以用于光学系统中，作为分束器、合束器和成像元件等，提高光学系统的性能和稳定性。微米光学可提供尺寸2-100mm的氟化钙直角棱镜。可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，本司拥有光学精密加工设备和专业检测设备,包括超精密金刚石单点车、轮廓仪测量与分析(泰勒·霍普森)、ZYGO 平面/球面干涉仪、富士干涉仪、分光光度计、偏心仪、测角仪等。
| 直角边(mm) | 斜边(mm) | 光洁度 | 表面精度 | 比较 | |
|---|---|---|---|---|---|
| 筛选 | 筛选 | 筛选 | 筛选 | ||
| 更多参数+ 收回 | 50 | 70.7 | 60-40 | λ/4@633nm | |
硅直角棱镜，直角边50mm，斜边70.7mm 产品编码：PSiPRM011
直角边(mm)：50
斜边(mm)：70.7
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 45 | 63.6 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边45mm，斜边63.6mm 产品编码：PSiPRM010
直角边(mm)：45
斜边(mm)：63.6
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 40 | 56.6 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边40mm，斜边56.6mm 产品编码：PSiPRM009
直角边(mm)：40
斜边(mm)：56.6
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 35 | 49.5 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边35mm，斜边49.5mm 产品编码：PSiPRM008
直角边(mm)：35
斜边(mm)：49.5
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 30 | 42.4 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边30mm，斜边42.4mm 产品编码：PSiPRM007
直角边(mm)：30
斜边(mm)：42.4
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 25 | 35.4 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边25mm，斜边35.4mm 产品编码：PSiPRM006
直角边(mm)：25
斜边(mm)：35.4
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 20 | 28.3 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边20mm，斜边28.3mm 产品编码：PSiPRM005
直角边(mm)：20
斜边(mm)：28.3
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 15 | 21.2 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边15mm，斜边21.2mm 产品编码：PSiPRM004
直角边(mm)：15
斜边(mm)：21.2
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 12.5 | 17.5 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边12.5mm，斜边17.5mm 产品编码：PSiPRM003
直角边(mm)：12.5
斜边(mm)：17.5
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 10 | 14.1 | 60-40 | λ/4@633nm | |
|
硅直角棱镜，直角边10mm，斜边14.1mm 产品编码：PSiPRM002
直角边(mm)：10
斜边(mm)：14.1
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硅
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||

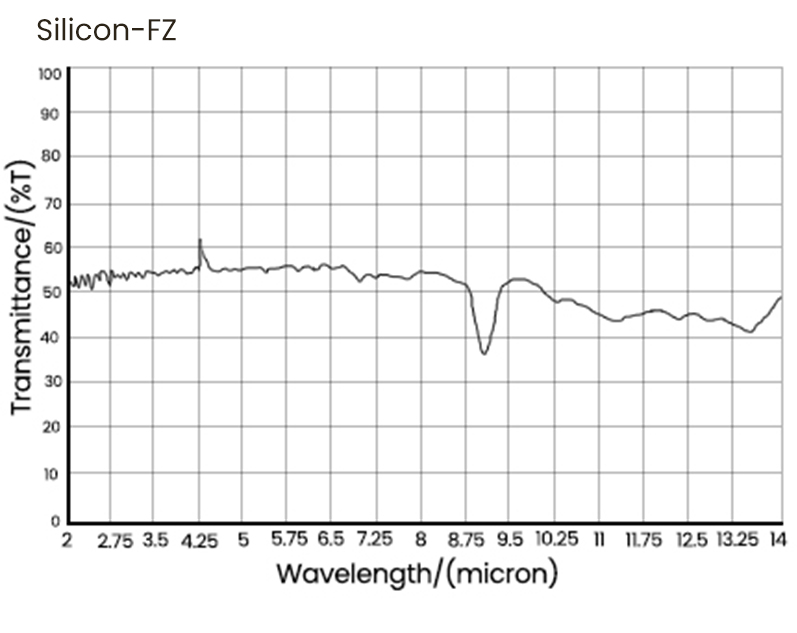

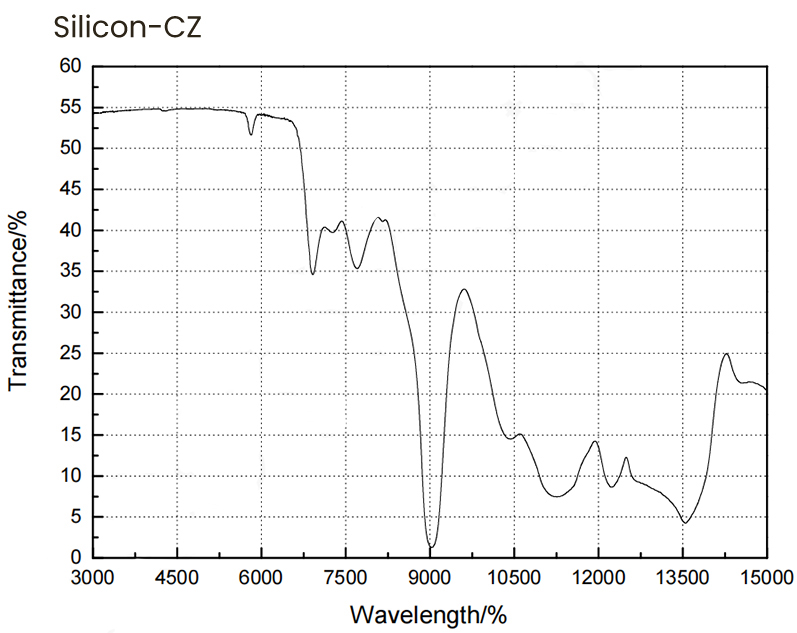

| 材料数据表Material Data | |
| 光学特性Optical Properties | |
| 透过范围Transmission Range | 1.2-15μm |
| 折射率Refractive Index | 3.41776%@10μm |
| 反射损耗Reflection Loss | 46.1%@10μm |
| 结构Structure | Single crystal,synthetic |
| 解离面Cleavage Planes | <111> |
| 物理特性Physical Properties | |
| 密度Density[g/cm3] | 2.33 |
| 熔点Melting Point [℃] | 1414 |
| 热导率ThermalConductivity [W/(m×K)] | 163 @ 313K |
| 热膨胀系数Thermal Expansion [10-6/K] | 2.6 @ 293K |
| 努氏硬度Knoop Hardness [kg/mm2] | 1100 |
| 比热容Specific Heat Capacity [J/(kg×K)] | 712.8 |
| 介电常数Dielectric Constant | 13 @f= 9.37GHz |
| 杨氏模量Young's Modulus (E) [GPa] | 130.91 |
| 剪切模量Shear Modulus(G) [GPa] | 79.92 |
| 体积模量Bulk modulus(K) [GPa] | 101.97 |
| 泊松系数Poisson Coefficient | 0.266 |
| 化学特性Chemical Properties | |
| 溶解度Solubility / g/L | None |
| 分子量Molecular Weight / g/mol | 28.09 |
