硒化锌直角棱镜用于转折光路或者将光学系统所成的像偏转90°。特点是具有较高的透光率，在紫外、可见和红外领域都有良好的透过率。具有较低的吸收率和耐热冲击性，在高温环境下也能够保持稳定的光学性能。硒化锌直角棱镜通常具有较大的接触面积和45°、90°的角度，使其更容易安装且对机械应力具有更好的稳定性和强度。应用于合像、光束偏移。其可镀反射膜、减反膜、滤光膜、分光膜、偏振膜和金属化等膜系，本司拥有光学精密加工设备和专业检测设备,包括超精密金刚石单点车、轮廓仪测量与分析(泰勒·霍普森)、ZYGO 平面/球面干涉仪、富士干涉仪、分光光度计、偏心仪、测角仪等。
| 直角边(mm) | 斜边(mm) | 光洁度 | 表面精度 | 比较 | |
|---|---|---|---|---|---|
| 筛选 | 筛选 | 筛选 | 筛选 | ||
| 更多参数+ 收回 | 50 | 70.7 | 60-40 | λ/4@633nm | |
硒化锌直角棱镜，直角边50mm，斜边70.7mm 产品编码：PZePRM011
直角边(mm)：50
斜边(mm)：70.7
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 45 | 63.6 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边45mm，斜边63.6mm 产品编码：PZePRM010
直角边(mm)：45
斜边(mm)：63.6
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 40 | 56.6 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边40mm，斜边56.6mm 产品编码：PZePRM009
直角边(mm)：40
斜边(mm)：56.6
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 35 | 49.5 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边35mm，斜边49.5mm 产品编码：PZePRM008
直角边(mm)：35
斜边(mm)：49.5
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 30 | 42.4 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边30mm，斜边42.4mm 产品编码：PZePRM007
直角边(mm)：30
斜边(mm)：42.4
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 25 | 35.4 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边25mm，斜边35.4mm 产品编码：PZePRM006
直角边(mm)：25
斜边(mm)：35.4
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 20 | 28.3 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边20mm，斜边28.3mm 产品编码：PZePRM005
直角边(mm)：20
斜边(mm)：28.3
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 15 | 21.2 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边15mm，斜边21.2mm 产品编码：PZePRM004
直角边(mm)：15
斜边(mm)：21.2
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 12.5 | 17.5 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边12.5mm，斜边17.5mm 产品编码：PZePRM003
直角边(mm)：12.5
斜边(mm)：17.5
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 更多参数+ 收回 | 10 | 14.1 | 60-40 | λ/4@633nm | |
|
硒化锌直角棱镜，直角边10mm，斜边14.1mm 产品编码：PZePRM002
直角边(mm)：10
斜边(mm)：14.1
光洁度：60-40
尺寸公差(mm)：±0.1
角度公差：±1°
基底材料：硒化锌
表面精度：λ/4@633nm
镀膜：未镀膜
|
|||||
| 材料数据表Material Data | |
| 物理特性Physical Properties | |
| 晶体结构Crystal Structure | Cubic |
| 密度Density[g/cm3] | 5.27 |
| 电阻率Resistivity[Ω.cm] | ～1012 |
| 熔点Melting Point [℃] | 1525 |
| 化学纯度Chemical purity[%] | 99.9996 |
| 热膨胀系数Thermal Expansion [1/K] | 7.1*10-6@273k 7.8*10-6@373k 8.3*10-8@473k |
| 热导率ThermalConductivity [J/k.m.s] | 18.0@298k |
| 比热容Specific Heat Capacity [J/g.K] | 0.339@298k |
| 努氏硬度Knoop Hardness [kg/mm2] | 110 |
| 抗弯曲强度Bending strength [Mpa] | 55 |
| 杨氏模量Young's Modulus [GPa] | 67.2 |
| 泊松系数Poisson's coefficient | 0.28 |
| 光学特性Optical Properties | |

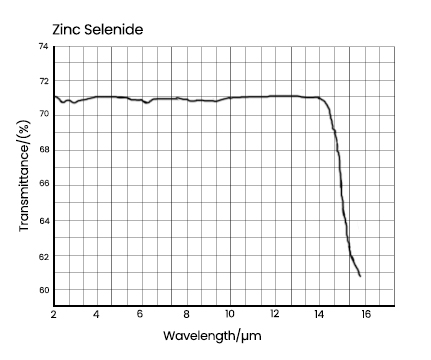

| 透过范围Transmission Range | 0.5-22μm |
| 折射率不均匀性Refractive index inhomogeneity[△n/n] | <3*10-6@632.8μm |
| 吸收系数Absorption coefficient [1/cm] | 5.0*10-3@1300nm 7.0*10-4@2700nm 4.0*10-4@3800nm 4.0*10-4@5250nm 5.0*10-4@10600nm |
| 热光系数Thermal light coefficient[1/k,298-358k] | 1.07*10-4@632.80nm 7.0*10-5@1150nm 6.2*10-5@3390nm 6.1*10-5@10600μm |
| 波长Wavelength(nm) | 折射率Refractive index(n) | 波长Wavelength(nm) | 折射率Refractive index(n) |
| 620 | 2.5994 | 10600 | 2.4028 |
| 1000 | 2.4892 | 13000 | 2.385 |
| 3800 | 2.4339 | 14600 | 2.3705 |
| 5000 | 2.4295 | 16600 | 2.3487 |
| 7000 | 2.4218 | 17800 | 2.3333 |
| 9000 | 2.4122 | 18200 | 2.3278 |
| 入射方式Incidence mode | 损伤阈值Damage Threshold(J/cm2) |
| 正入射normal incidence | >20 |
| 布鲁斯特角Brewster's Corner | >15 |
