氟化钙弯月透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 25.4 12.7	筛选重置 F-1000 F-750 F-500 F-200 F-150 F-100 F-75 F-50 F-40 F1000 F750 F500 F200 F150 F100 F75 F50 F40 F-80 F-20 F80 F20	筛选重置 4 5.6 7.1 8.9 3 2 4.7	筛选重置 4.2 4.3 4.4 5.1 5.5 6.5 8.5 9.4 10.4 3.8 3.7 3.6 3 2.7 1.7 2 2.4 5.3 1.4	筛选重置 R1(438.1) R2(-211.1) R1(328.2) R2(-158.1) R1(218.3) R2(-105.4) R1(86.2) R2(-41.4) R1(64.1) R2(-30.8) R1(42.0) R2(-20.2) R1(30.80) R2(-14.80) R1(68.50) R2(-15.50) R(1308.3) R2(-15.5) R1(250.00) R2(-638.5) R1(150.00) R2(-290.8) R1(125.00) R2(-317.8) R1(40.00) R2(-75.9) R1(35.00) R2(-78.6) R1(20.00) R2(-36.80) R1(15.50) R2(-28.0) R1(15.50) R2(-55.20) R1(15.00) R2(-146.9) R1(33.7) R2(-16.2) R1(20.4) R2(-9.8) R1(95.60) R2(-7.5) R1(20.00) R2(-49.1) R1(15.00) R2(-52.8) R1(7.50) R2(-72.4)
更多参数+ 收回	25.4	F-1000	4	4.2	R1(438.1) R2(-211.1)
Φ25.4mm，F-1000，氟化钙弯月透镜产品编码：PCa07E018 直径(mm)：25.4 焦距(mm)：F-1000 中心厚度(mm)：4 边缘厚度(mm)：4.2 设计波长(μm)：4 曲率半径(mm)：R1(438.1) R2(-211.1) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-750	4	4.3	R1(328.2) R2(-158.1)
Φ25.4mm，F-750，氟化钙弯月透镜产品编码：PCa07E017 直径(mm)：25.4 焦距(mm)：F-750 中心厚度(mm)：4 边缘厚度(mm)：4.3 设计波长(μm)：4 曲率半径(mm)：R1(328.2) R2(-158.1) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-500	4	4.4	R1(218.3) R2(-105.4)
Φ25.4mm，F-500，氟化钙弯月透镜产品编码：PCa07E016 直径(mm)：25.4 焦距(mm)：F-500 中心厚度(mm)：4 边缘厚度(mm)：4.4 设计波长(μm)：4 曲率半径(mm)：R1(218.3) R2(-105.4) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-200	4	5.1	R1(86.2) R2(-41.4)
Φ25.4mm，F-200，氟化钙弯月透镜产品编码：PCa07E015 直径(mm)：25.4 焦距(mm)：F-200 中心厚度(mm)：4 边缘厚度(mm)：5.1 设计波长(μm)：4 曲率半径(mm)：R1(86.2) R2(-41.4) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-150	4	5.5	R1(64.1) R2(-30.8)
Φ25.4mm，F-150，氟化钙弯月透镜产品编码：PCa07E014 直径(mm)：25.4 焦距(mm)：F-150 中心厚度(mm)：4 边缘厚度(mm)：5.5 设计波长(μm)：4 曲率半径(mm)：R1(64.1) R2(-30.8) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-100	4	6.5	R1(42.0) R2(-20.2)
Φ25.4mm，F-100，氟化钙弯月透镜产品编码：PCa07E013 直径(mm)：25.4 焦距(mm)：F-100 中心厚度(mm)：4 边缘厚度(mm)：6.5 设计波长(μm)：4 曲率半径(mm)：R1(42.0) R2(-20.2) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-75	4	8.5	R1(30.80) R2(-14.80)
Φ25.4mm，F-75，氟化钙弯月透镜产品编码：PCa07E012 直径(mm)：25.4 焦距(mm)：F-75 中心厚度(mm)：4 边缘厚度(mm)：8.5 设计波长(μm)：4 曲率半径(mm)：R1(30.80) R2(-14.80) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-50	4	9.4	R1(68.50) R2(-15.50)
Φ25.4mm，F-50，氟化钙弯月透镜产品编码：PCa07E011 直径(mm)：25.4 焦距(mm)：F-50 中心厚度(mm)：4 边缘厚度(mm)：9.4 设计波长(μm)：4 曲率半径(mm)：R1(68.50) R2(-15.50) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-40	4	10.4	R(1308.3) R2(-15.5)
Φ25.4mm，F-40，氟化钙弯月透镜产品编码：PCa07E010 直径(mm)：25.4 焦距(mm)：F-40 中心厚度(mm)：4 边缘厚度(mm)：10.4 设计波长(μm)：4 曲率半径(mm)：R(1308.3) R2(-15.5) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F1000	4	3.8	R1(250.00) R2(-638.5)
Φ25.4mm，F1000，氟化钙弯月透镜产品编码：PCa07E009 直径(mm)：25.4 焦距(mm)：F1000 中心厚度(mm)：4 边缘厚度(mm)：3.8 设计波长(μm)：4 曲率半径(mm)：R1(250.00) R2(-638.5) 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

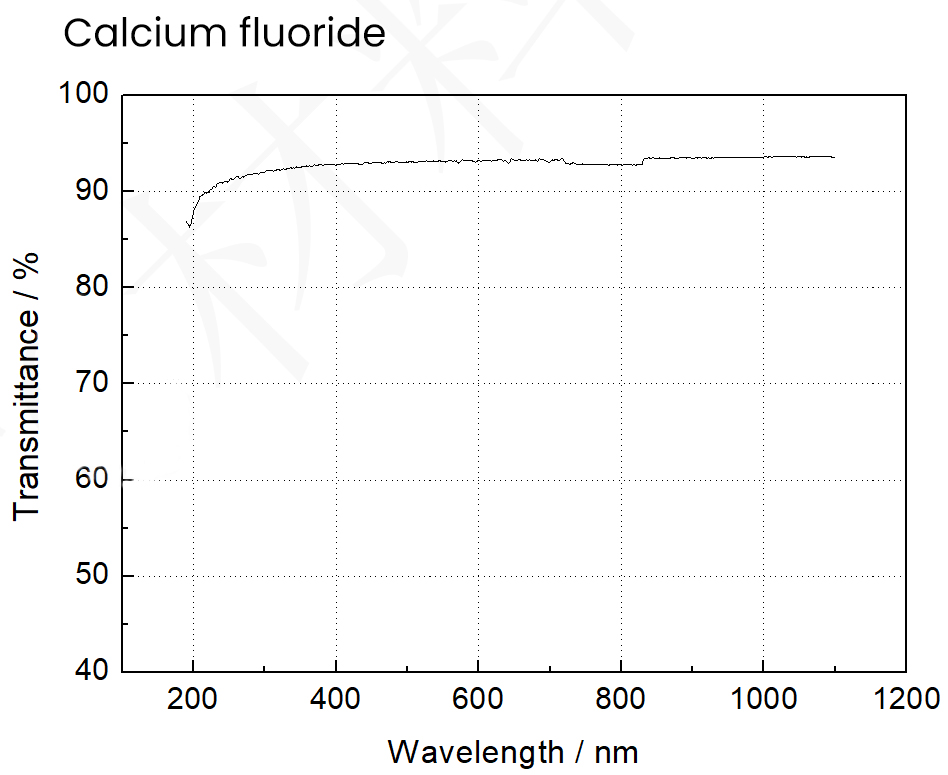

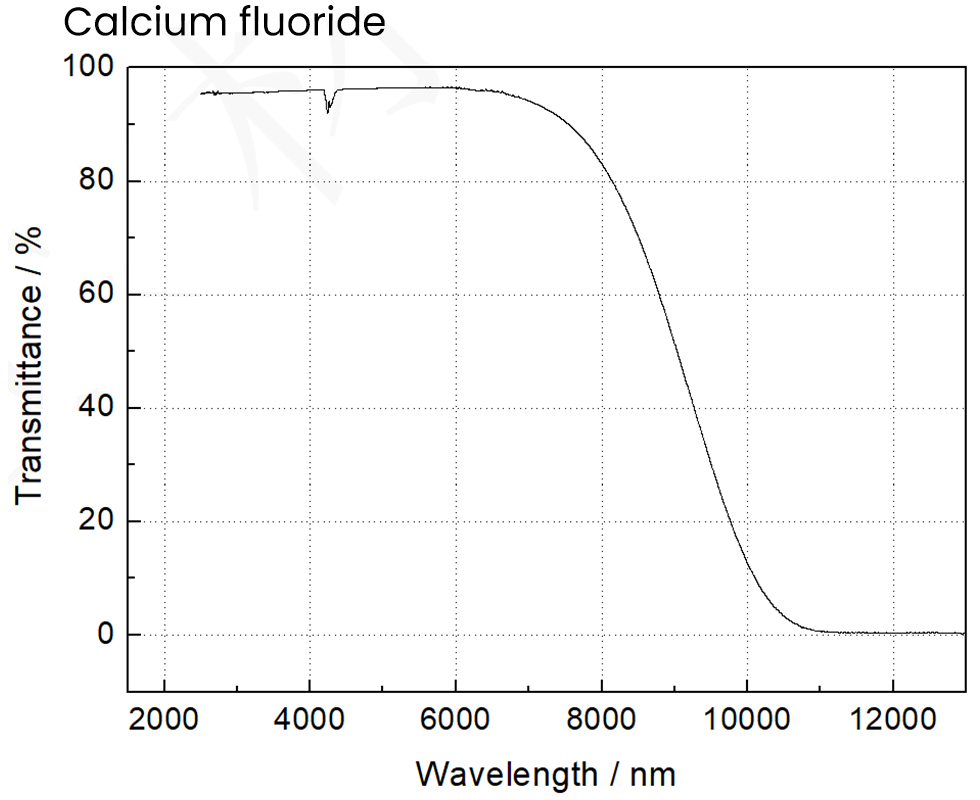

透过范围Transmission Range	0.13-10μm
透过率Transmittance	>94%@193nm-7.87μm
折射率Refractive Index	1.4288@2.5μm 1.39908@5μm
反射损耗Reflection Loss	5.4%@5μm(both surfaces)
吸收系数Absorption Coefficienet	7.8×10-4@2.7μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	3.18
熔点Melting Point [℃]	1420
热导率ThermalConductivity [W/(m×K)]	9.71 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	18.5 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	158.3
比热容Specific Heat Capacity [J/(kg×K)]	854
介电常数Dielectric Constant	6.76 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	75.8
剪切模量Shear Modulus(G) [GPa]	33.77
体积模量Bulk modulus(K) [GPa]	82.71
泊松系数Poisson Coefficient	0.26
化学特性Chemical Properties
溶解度Solubility / g/L	0.016g @ 20℃
分子量Molecular Weight / g/mol	78.0748
