锗弯月透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 50.8 38.1 25.4 12.7	筛选重置 F200 F150 F127 F100 F75 F63.5 F50 F38 F25 F13	筛选重置 5.2 5.3 5.8 5.4 5.1 4.5 4.4 4.3 3.9 2.9 3 2.8 2.7 2 2.5	筛选重置 4.7 4.6 4.3 4.8 4 3.5 3.1 4.2 3.7 3 3.4 2.9 2.7 2.4 2.6 2.5 2.0 1.9 1.8 2.1	筛选重置 R1(-290.40) R2(199.07) R1(-200.40) R2(141.25) R1(-187.07) R2(127.35) R1(-139.64) R2(98.40) R1(-106.17) R2(76.64) R1(-86.70) R2(61.94) R1(-65.77) R2(48.53) R1(-223.40) R2(151.36) R1(-151.05) R2(102.33) R1(-109.65) R2(76.03) R1(-87.30) R2(61.94) R1(-77.62) R2(53.33) R1(-52.36) R2(38.04) R1(-161.06) R2(106.15) R1(-104.23) R2(72.78) R1(-93.11) R2(63.67) R1(-74.47) R2(51.45) R1(-53.95) R2(38.04) R1(-37.15) R2(26.30) R1(-79.43) R2(52.84) R1(-40.27) R2(27.13) R1(-22.96) R2(15.59)
更多参数+ 收回	50.8	F200	5.2	4.7	R1(-290.40) R2(199.07)
Φ50.8mm，F200，锗弯月透镜产品编码：PGe07F018 直径(mm)：50.8 焦距(mm)：F200 中心厚度(mm)：5.2 边缘厚度(mm)：4.7 设计波长(μm)：10.6 曲率半径(mm)：R1(-290.40) R2(199.07) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F150	5.3	4.6	R1(-200.40) R2(141.25)
Φ50.8mm，F150，锗弯月透镜产品编码：PGe07F017 直径(mm)：50.8 焦距(mm)：F150 中心厚度(mm)：5.3 边缘厚度(mm)：4.6 设计波长(μm)：10.6 曲率半径(mm)：R1(-200.40) R2(141.25) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F127	5.2	4.3	R1(-187.07) R2(127.35)
Φ50.8mm，F127，锗弯月透镜产品编码：PGe07F016 直径(mm)：50.8 焦距(mm)：F127 中心厚度(mm)：5.2 边缘厚度(mm)：4.3 设计波长(μm)：10.6 曲率半径(mm)：R1(-187.07) R2(127.35) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F100	5.8	4.8	R1(-139.64) R2(98.40)
Φ50.8mm，F100，锗弯月透镜产品编码：PGe07F015 直径(mm)：50.8 焦距(mm)：F100 中心厚度(mm)：5.8 边缘厚度(mm)：4.8 设计波长(μm)：10.6 曲率半径(mm)：R1(-139.64) R2(98.40) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F75	5.4	4	R1(-106.17) R2(76.64)
Φ50.8mm，F75，锗弯月透镜产品编码：PGe07F014 直径(mm)：50.8 焦距(mm)：F75 中心厚度(mm)：5.4 边缘厚度(mm)：4 设计波长(μm)：10.6 曲率半径(mm)：R1(-106.17) R2(76.64) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F63.5	5.1	3.5	R1(-86.70) R2(61.94)
Φ50.8mm，F63.5，锗弯月透镜产品编码：PGe07F013 直径(mm)：50.8 焦距(mm)：F63.5 中心厚度(mm)：5.1 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(-86.70) R2(61.94) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F50	5.2	3.1	R1(-65.77) R2(48.53)
Φ50.8mm，F50，锗弯月透镜产品编码：PGe07F012 直径(mm)：50.8 焦距(mm)：F50 中心厚度(mm)：5.2 边缘厚度(mm)：3.1 设计波长(μm)：10.6 曲率半径(mm)：R1(-65.77) R2(48.53) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F200	4.5	4.2	R1(-290.40) R2(199.07)
Φ38.1mm，F200，锗弯月透镜产品编码：PGe07F008 直径(mm)：38.1 焦距(mm)：F200 中心厚度(mm)：4.5 边缘厚度(mm)：4.2 设计波长(μm)：10.6 曲率半径(mm)：R1(-290.40) R2(199.07) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F150	4.4	4	R1(-223.40) R2(151.36)
Φ38.1mm，F150，锗弯月透镜产品编码：PGe07F007 直径(mm)：38.1 焦距(mm)：F150 中心厚度(mm)：4.4 边缘厚度(mm)：4 设计波长(μm)：10.6 曲率半径(mm)：R1(-223.40) R2(151.36) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F127	4.5	4	R1(-187.07) R2(127.35)
Φ38.1mm，F127，锗弯月透镜产品编码：PGe07F006 直径(mm)：38.1 焦距(mm)：F127 中心厚度(mm)：4.5 边缘厚度(mm)：4 设计波长(μm)：10.6 曲率半径(mm)：R1(-187.07) R2(127.35) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	2-15μm
反射损耗Reflection Loss	4.0028@10.6μm
吸收系数Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	5.33
熔点Melting Point [℃]	936
热导率ThermalConductivity [W/(m×K)]	58.61 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	6.1 @ 298K
努氏硬度Knoop Hardness [kg/mm2]	780
比热容Specific Heat Capacity [J/(kg×K)]	310
介电常数Dielectric Constant	16.6 @9.37 GHz
杨氏模量Young's Modulus (E) [GPa]	102.7
剪切模量Shear Modulus(G) [GPa]	67
体积模量Bulk modulus(K) [GPa]	77.2
泊松系数Poisson Coefficient	0.28
化学特性mical Properties
溶解度Solubility / g/L	Inoluble
分子量Molecular Weight / g/mol	72.61

技术参数

材料数据

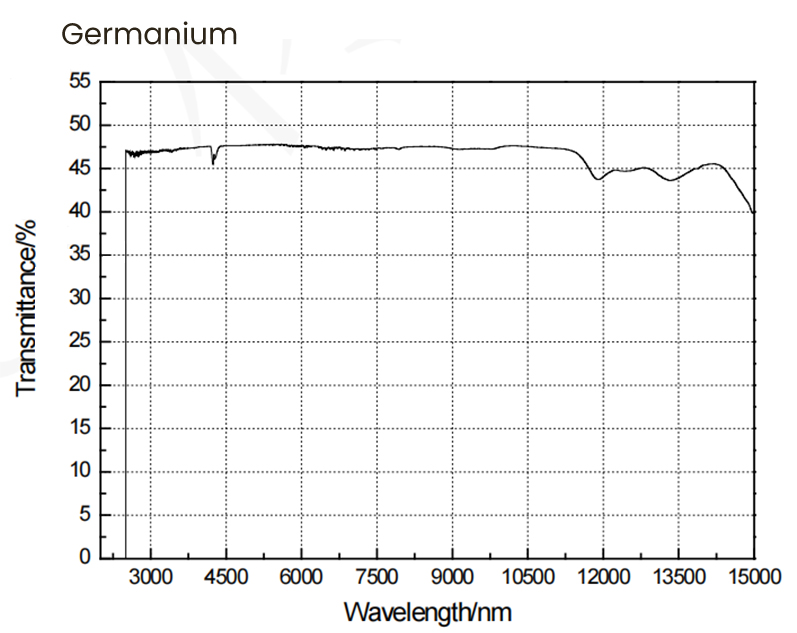

透过率
