硒化锌弯月透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 50.8 38.1 25.4 12.7	筛选重置 F203 F127 F101 F76.2 F50.8 F63.5 F38.1 F-127 F-100 F-75 F-63.5 F-50 F-38 F-25 F150 F25.4 F-13 F13	筛选重置 4.6 5.3 5.8 6.6 8.4 3.6 4 4.3 5.1 5.7 3.2 3 2.7 2.4 2.5 2.6 2.8 2.9 4.4 2.2 1.8 2.1	筛选重置 3.5 3 3.7 3.6 3.9 4.4 4.6 5.8 2 1.5	筛选重置 R1(633.90) R2(-199.08) R1(449.80) R2(-127.35) R1(225.90) R2(-89.13) R1(179.47) R2(-68.23) R1(103.05) R2(-43.95) R1(633.90) R2(-199.07) R1(250.00) R2(-90.78) R1(161.08) R2(-58.49) R1(107.65) R2(-43.95) R1(79.98) R2(-33.57) R1(127.98) R2(-483.06) R1(104.24) R2(-414.00) R1(66.25) R2(-182.39) R1(64.27) R2(-236.02) R1(43.47) R2(-118.84) R1(37.15) R2(-130.62) R1(21.23) R2(-58.49) R1(299.90) R2(-124.17) R1(449.8) R2(-127.35) R1(122.73) R2(-38.04) R1(58.34) R2(-22.91) R1(10.72) R2(-29.38) R1(107.65) R2(-42.85) R1(66.27) R2(-23.66) R1(22.96) R2(-10.79)
更多参数+ 收回	50.8	F203	4.6	3.5	R1(633.90) R2(-199.08)
Φ50.8mm，F203，硒化锌弯月透镜产品编码：PZE07F011 直径(mm)：50.8 焦距(mm)：F203 中心厚度(mm)：4.6 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(633.90) R2(-199.08) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F127	5.3	3.5	R1(449.80) R2(-127.35)
Φ50.8mm，F127，硒化锌弯月透镜产品编码：PZE07F010 直径(mm)：50.8 焦距(mm)：F127 中心厚度(mm)：5.3 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(449.80) R2(-127.35) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F101	5.8	3.5	R1(225.90) R2(-89.13)
Φ50.8mm，F101，硒化锌弯月透镜产品编码：PZE07F009 直径(mm)：50.8 焦距(mm)：F101 中心厚度(mm)：5.8 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(225.90) R2(-89.13) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F76.2	6.6	3.5	R1(179.47) R2(-68.23)
Φ50.8mm，F76.2，硒化锌弯月透镜产品编码：PZE07F008 直径(mm)：50.8 焦距(mm)：F76.2 中心厚度(mm)：6.6 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(179.47) R2(-68.23) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F50.8	8.4	3.5	R1(103.05) R2(-43.95)
Φ50.8mm，F50.8，硒化锌弯月透镜产品编码：PZE07F007 直径(mm)：50.8 焦距(mm)：F50.8 中心厚度(mm)：8.4 边缘厚度(mm)：3.5 设计波长(μm)：10.6 曲率半径(mm)：R1(103.05) R2(-43.95) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F203	3.6	3	R1(633.90) R2(-199.07)
Φ38.1mm，F203，硒化锌弯月透镜产品编码：PZE07F006 直径(mm)：38.1 焦距(mm)：F203 中心厚度(mm)：3.6 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：R1(633.90) R2(-199.07) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F127	4	3	R1(449.80) R2(-127.35)
Φ38.1mm，F127，硒化锌弯月透镜产品编码：PZE07F005 直径(mm)：38.1 焦距(mm)：F127 中心厚度(mm)：4 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：R1(449.80) R2(-127.35) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F101	4.3	3	R1(250.00) R2(-90.78)
Φ38.1mm，F101，硒化锌弯月透镜产品编码：PZE07F004 直径(mm)：38.1 焦距(mm)：F101 中心厚度(mm)：4.3 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：R1(250.00) R2(-90.78) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F63.5	5.1	3	R1(161.08) R2(-58.49)
Φ38.1mm，F63.5，硒化锌弯月透镜产品编码：PZE07F003 直径(mm)：38.1 焦距(mm)：F63.5 中心厚度(mm)：5.1 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：R1(161.08) R2(-58.49) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F50.8	5.7	3	R1(107.65) R2(-43.95)
Φ38.1mm，F50.8，硒化锌弯月透镜产品编码：PZE07F002 直径(mm)：38.1 焦距(mm)：F50.8 中心厚度(mm)：5.7 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：R1(107.65) R2(-43.95) 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
物理特性Physical Properties
晶体结构Crystal Structure	Cubic
密度Density[g/cm3]	5.27
电阻率Resistivity[Ω.cm]	～1012
熔点Melting Point [℃]	1525
化学纯度Chemical purity[%]	99.9996
热膨胀系数Thermal Expansion [1/K]	7.110-6@273k 7.810-6@373k 8.3*10-8@473k
热导率ThermalConductivity [J/k.m.s]	18.0@298k
比热容Specific Heat Capacity [J/g.K]	0.339@298k
努氏硬度Knoop Hardness [kg/mm2]	110
抗弯曲强度Bending strength [Mpa]	55
杨氏模量Young's Modulus [GPa]	67.2
泊松系数Poisson's coefficient	0.28
光学特性Optical Properties
透过范围Transmission Range	0.5-22μm
折射率不均匀性Refractive index inhomogeneity[△n/n]	<3*10-6@632.8μm
吸收系数Absorption coefficient [1/cm]	5.010-3@1300nm 7.010-4@2700nm 4.010-4@3800nm 4.010-4@5250nm 5.0*10-4@10600nm
热光系数Thermal light coefficient[1/k,298-358k]	1.0710-4@632.80nm 7.010-5@1150nm 6.210-5@3390nm 6.110-5@10600μm

波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
620	2.5994	10600	2.4028
1000	2.4892	13000	2.385
3800	2.4339	14600	2.3705
5000	2.4295	16600	2.3487
7000	2.4218	17800	2.3333
9000	2.4122	18200	2.3278

入射方式Incidence mode	损伤阈值Damage Threshold(J/cm2)
正入射normal incidence	>20
布鲁斯特角Brewster's Corner	>15

技术参数

材料数据

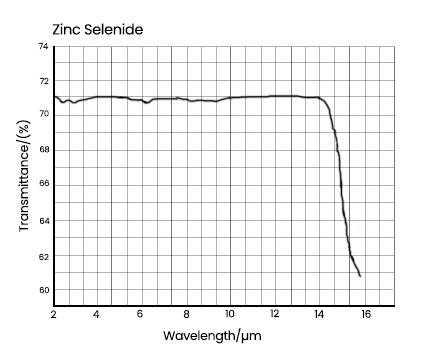

透过率
