氟化钙双凹透镜

氟化钙双凹透镜

氟化钙双凹透镜用于增加汇聚光线的发散度。这种透镜的焦距为负，可使平行入射的光线向外发散。两个侧面曲率半径相等，用于扩束光线和投影等，微米光学可提供直径2-300mm，厚度0.12-60mm（精度可达20-10，1/10L@633nm）的氟化钙双凹透镜，拥有胶盘抛光、高速抛光、环形抛光和CNC抛光4大工艺，拥有ZYGO，AFM，反射和透射偏心仪，15秒测角仪，紫外胶合定心系统，非接触式激光测厚仪，2D成像仪和球径仪，保证数据的准确性。其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系，微米光学拥有完备的光学晶体、元件、镀膜于一体的生产设备和经验，可提供高质量的氟化钙双凹透镜。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 25.4 12.7	筛选重置 F-50 F-30 F-25 F-15	筛选重置 3 2.5	筛选重置 6.8 9 4.9 5.7	筛选重置 -43.8 -26.4 -22.1 -13.4
更多参数+ 收回	25.4	F-50	3	6.8	-43.8
Φ25.4mm，F-50，氟化钙双凹透镜产品编码：PCa06E002 直径(mm)：25.4 焦距(mm)：F-50 中心厚度(mm)：3 边缘厚度(mm)：6.8 设计波长(μm)：0.588 曲率半径(mm)：-43.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-30	2.5	9	-26.4
Φ25.4mm，F-30，氟化钙双凹透镜产品编码：PCa06E001 直径(mm)：25.4 焦距(mm)：F-30 中心厚度(mm)：2.5 边缘厚度(mm)：9 设计波长(μm)：0.588 曲率半径(mm)：-26.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-25	3	4.9	-22.1
Φ12.7mm，F-25，氟化钙双凹透镜产品编码：PCa06C002 直径(mm)：12.7 焦距(mm)：F-25 中心厚度(mm)：3 边缘厚度(mm)：4.9 设计波长(μm)：0.588 曲率半径(mm)：-22.1 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-15	2.5	5.7	-13.4
Φ12.7mm，F-15，氟化钙双凹透镜产品编码：PCa06C001 直径(mm)：12.7 焦距(mm)：F-15 中心厚度(mm)：2.5 边缘厚度(mm)：5.7 设计波长(μm)：0.588 曲率半径(mm)：-13.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3λ/2 PV@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.13-10μm

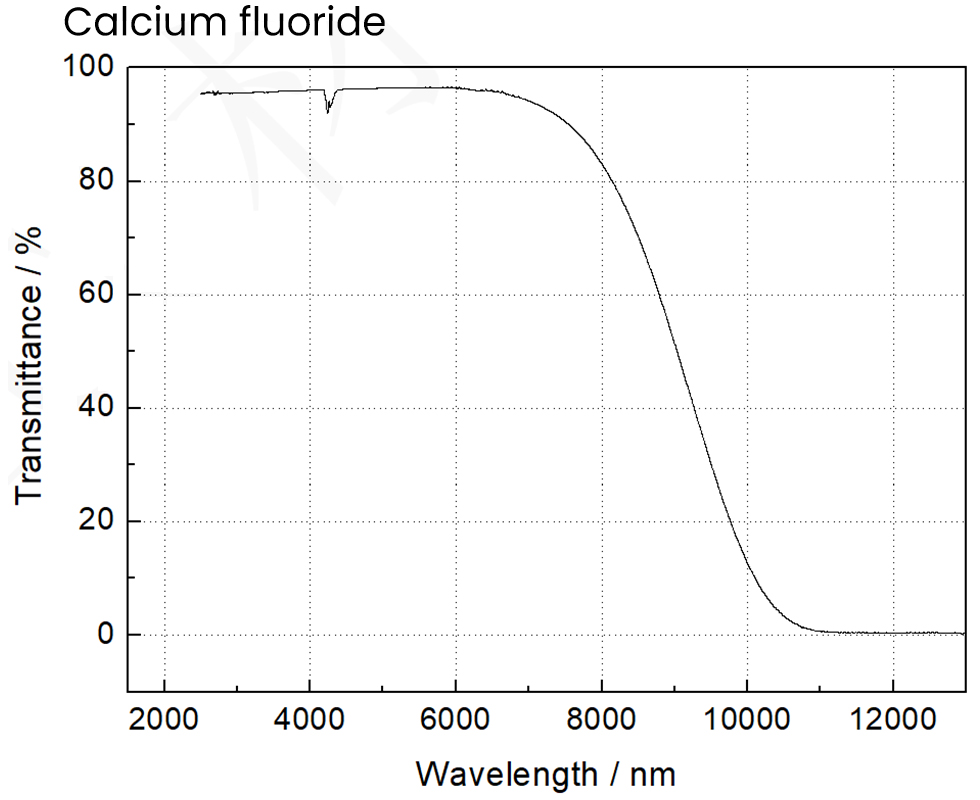

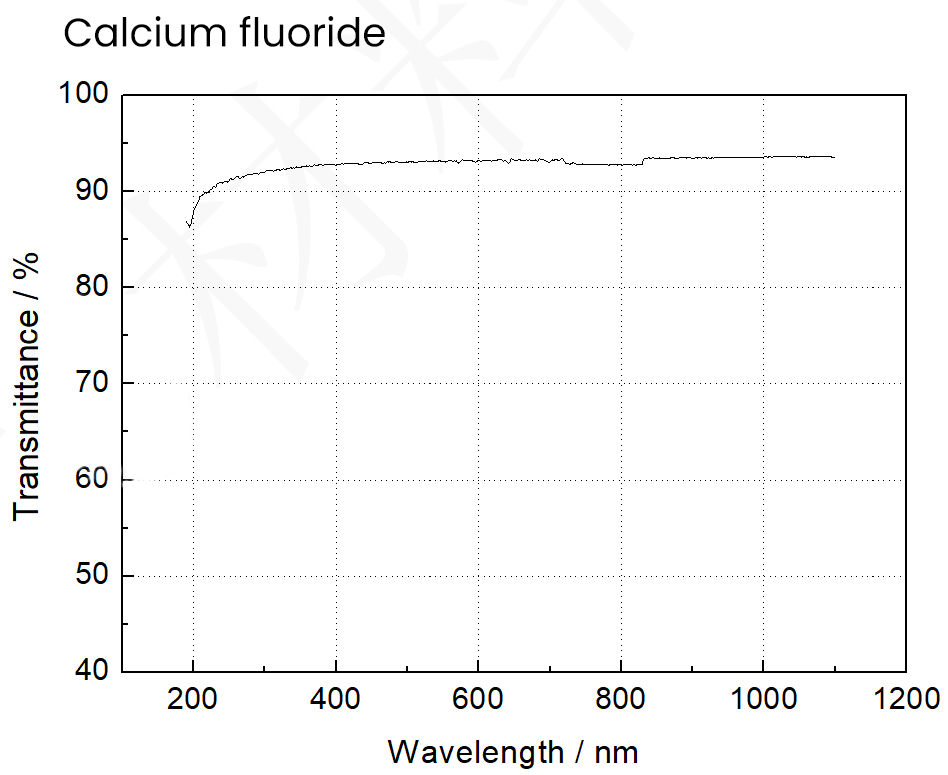

透过率Transmittance	>94%@193nm-7.87μm
折射率Refractive Index	1.4288@2.5μm 1.39908@5μm
反射损耗Reflection Loss	5.4%@5μm(both surfaces)
吸收系数Absorption Coefficienet	7.8×10-4@2.7μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	3.18
熔点Melting Point [℃]	1420
热导率ThermalConductivity [W/(m×K)]	9.71 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	18.5 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	158.3
比热容Specific Heat Capacity [J/(kg×K)]	854
介电常数Dielectric Constant	6.76 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	75.8
剪切模量Shear Modulus(G) [GPa]	33.77
体积模量Bulk modulus(K) [GPa]	82.71
泊松系数Poisson Coefficient	0.26
化学特性Chemical Properties
溶解度Solubility / g/L	0.016g @ 20℃
分子量Molecular Weight / g/mol	78.0748
