锗双凹透镜

锗双凹透镜透射光谱范围为2-12μm，是红外光学材料，具有导热性好，不溶于水特点。用于红外成像系统和红外光谱仪系统。双凹透镜与平凹透镜类似，焦距为负，可是平行入射的光线向外发散，双凹透镜的两个侧面曲率半径相等，一般用于扩束光线和投影等。微米光学可提供直径2-300mm，厚度0.12-60mm（精度可达20-10，1/10L@633nm）的锗双凹透镜，拥有胶盘抛光、高速抛光、环形抛光和CNC抛光4大工艺，拥有ZYGO，AFM，反射和透射偏心仪，15秒测角仪，紫外胶合定心系统，非接触式激光测厚仪，2D成像仪和球径仪，保证数据的准确性。其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)	光洁度
	筛选重置 2-300	筛选重置 15-5000	筛选重置 0.12-60	筛选重置 0.12-60	筛选重置可定制	筛选重置可定制	筛选重置 60-40
更多参数+ 收回	2-300	15-5000	0.12-60	0.12-60	可定制	可定制	60-40
锗双凹透镜产品编码：PGe06- 直径(mm)：2-300 焦距(mm)：15-5000 中心厚度(mm)：0.12-60 边缘厚度(mm)：0.12-60 设计波长(μm)：可定制曲率半径(mm)：可定制光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 PV@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

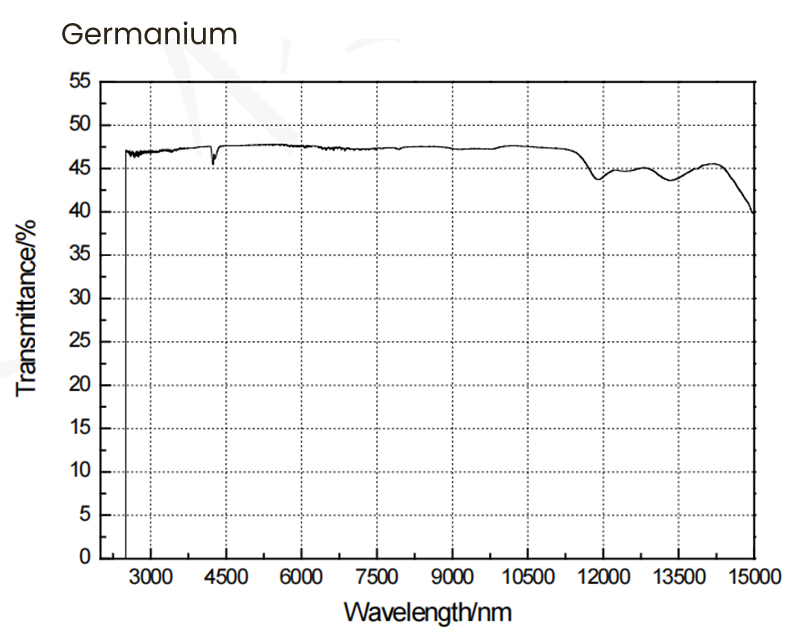

透过范围Transmission Range	2-15μm
反射损耗Reflection Loss	4.0028@10.6μm
吸收系数Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	5.33
熔点Melting Point [℃]	936
热导率ThermalConductivity [W/(m×K)]	58.61 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	6.1 @ 298K
努氏硬度Knoop Hardness [kg/mm2]	780
比热容Specific Heat Capacity [J/(kg×K)]	310
介电常数Dielectric Constant	16.6 @9.37 GHz
杨氏模量Young's Modulus (E) [GPa]	102.7
剪切模量Shear Modulus(G) [GPa]	67
体积模量Bulk modulus(K) [GPa]	77.2
泊松系数Poisson Coefficient	0.28
化学特性mical Properties
溶解度Solubility / g/L	Inoluble
分子量Molecular Weight / g/mol	72.61
