硫化锌双凹透镜

硫化锌双凹透镜是一种具有双凹面、且两个曲率半径相等的透镜。有优良的光学性能和机械性能。用于改变成像尺寸大小设计要求，它的焦距为负，可以平行入射的光线向外发散，用于扩束光线和投影等应用。微米光学可提供直径2-300mm，厚度0.12-60mm（精度可达20-10，1/10L@633nm）的硫化锌双凹透镜，拥有胶盘抛光、高速抛光、环形抛光和CNC抛光4大工艺，拥有ZYGO，AFM，反射和透射偏心仪，15秒测角仪，紫外胶合定心系统，非接触式激光测厚仪，2D成像仪和球径仪，其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)	光洁度
	筛选重置 2-300	筛选重置 15-5000	筛选重置 0.12-60	筛选重置 0.12-60	筛选重置可定制	筛选重置可定制	筛选重置 60-40
更多参数+ 收回	2-300	15-5000	0.12-60	0.12-60	可定制	可定制	60-40
硫化锌双凹透镜产品编码：PZS06- 直径(mm)：2-300 焦距(mm)：15-5000 中心厚度(mm)：0.12-60 边缘厚度(mm)：0.12-60 设计波长(μm)：可定制曲率半径(mm)：可定制光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硫化锌 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
物理特性Physical Properties	CVD 硫化锌	多光谱 CVD 硫化锌
密度Density[g/cm3]	4.09	4.09
电阻率Resistivity[Ω.cm]	～1012	～101.3
熔点Melting Point [℃]	1827
化学纯度Chemical purity[%]	99.9996	99.9996
热膨胀系数Thermal Expansion [1/K]	6.610-6@273k 7.310-6@373k	6.310-6@273k 7.010-6@373k
热导率ThermalConductivity [J/k.m.s]	16.7@298k	27.2@298k
比热容Specific Heat Capacity [J/g.K]	0.469@298k	0.515@298k
努氏硬度Knoop Hardness [kg/mm2]	200-235	160
抗弯曲强度Bending strength [Mpa]	103
杨氏模量Young's Modulus [GPa]	74.5	74.5
泊松系数Poisson's coefficient	0.29	0.29
光学特性Optical Properties
透过范围Transmission Range	1-14μm	0.37-14μm
折射率不均匀性Refractive index inhomogeneity[△n/n]	<7.3*10-4@10.6μm	<0.2*10-4@632.8nm
吸收系数Absorption coefficient [1/cm]	0.2@10.6μm	0.2@10.6μm
热光系数Thermal light coefficient[1/k,298-358k]	4.610-5@1150nm 4.310-5@3390nm 4.1*10-5@10.6μm	5.4310-5@632.8nm 4.2110-5@1150nm 3.87*10-5@3390nm

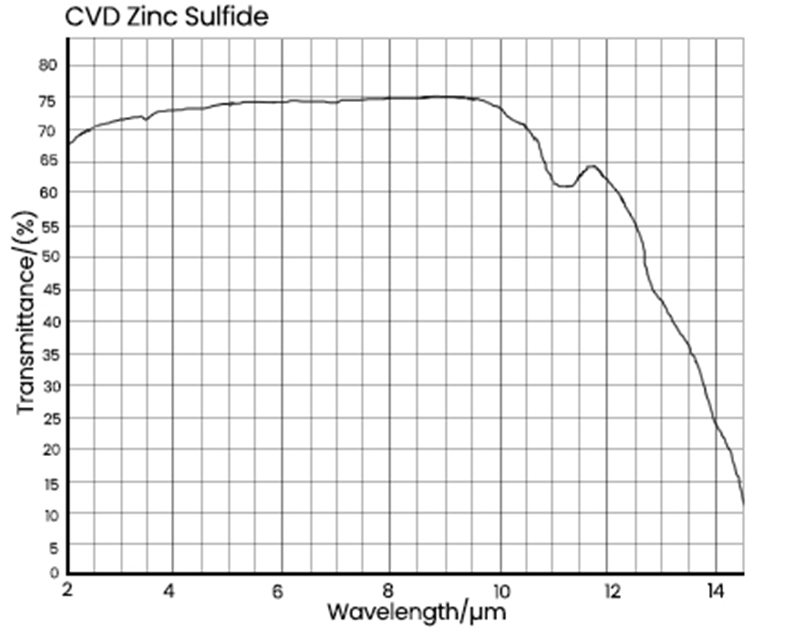

CVD 硫化锌
波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
620	2.355	9800	2.203
1000	2.292	10600	2.192
3800	2.253	11400	2.18
5000	2.246	12200	2.167
7000	2.232	13800	2.132
9000	2.212	14200	2.126

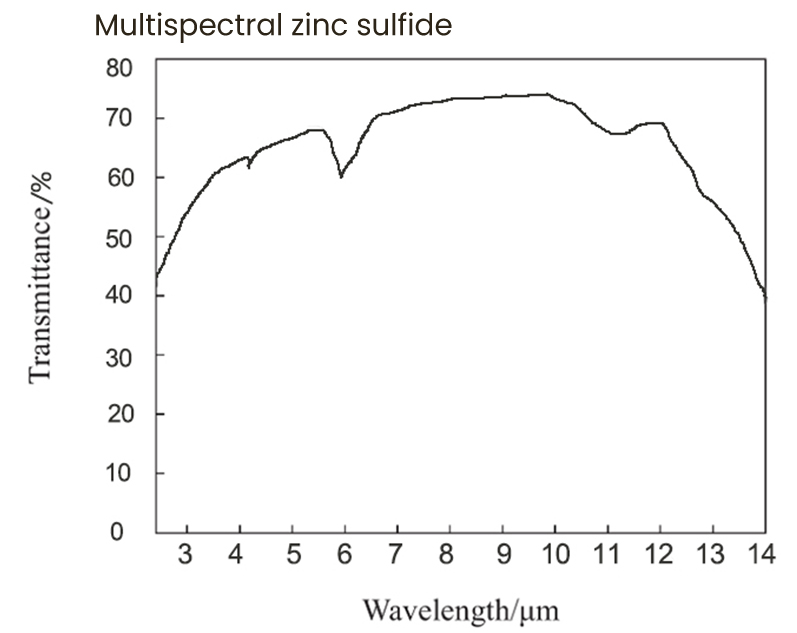

多光谱 CVD 硫化锌
波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
400	2.545	8000	2.223
1010	2.292	9000	2.213
2060	2.264	10000	2.201
3500	2.255	11250	2.183
4500	2.25	12000	2.171
5000	2.247	13000	2.153
