熔融石英双凹透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 25.4 12.7	筛选重置 F-200 F-150 F-100 F-75 F-50 F-30 F-25 F-12.7	筛选重置 3 4.4 3.6 3.8 2.6 5.3 2.8 2.7 3.7	筛选重置 3.8 5.3 6.1 6 7.5 12 3 3.1 3.2 4 6.7	筛选重置 -190.7 -143.4 -95.7 -71.9 -48 -29 -24.6 -95.5 -17.8 -24.2 -12.6
更多参数+ 收回	25.4	F-200	3	3.8	-190.7
Φ25.4mm，F-200，熔融石英双凹透镜产品编码：PQu06E019 直径(mm)：25.4 焦距(mm)：F-200 中心厚度(mm)：3 边缘厚度(mm)：3.8 设计波长(μm)：0.355 曲率半径(mm)：-190.7 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-150	4.4	5.3	-143.4
Φ25.4mm，F-150，熔融石英双凹透镜产品编码：PQu06E016 直径(mm)：25.4 焦距(mm)：F-150 中心厚度(mm)：4.4 边缘厚度(mm)：5.3 设计波长(μm)：0.355 曲率半径(mm)：-143.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-100	3.6	5.3	-95.7
Φ25.4mm，F-100，熔融石英双凹透镜产品编码：PQu06E014 直径(mm)：25.4 焦距(mm)：F-100 中心厚度(mm)：3.6 边缘厚度(mm)：5.3 设计波长(μm)：0.355 曲率半径(mm)：-95.7 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-75	3.8	6.1	-71.9
Φ25.4mm，F-75，熔融石英双凹透镜产品编码：PQu06E011 直径(mm)：25.4 焦距(mm)：F-75 中心厚度(mm)：3.8 边缘厚度(mm)：6.1 设计波长(μm)：0.355 曲率半径(mm)：-71.9 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-50	2.6	6	-48
Φ25.4mm，F-50，熔融石英双凹透镜产品编码：PQu06E008 直径(mm)：25.4 焦距(mm)：F-50 中心厚度(mm)：2.6 边缘厚度(mm)：6 设计波长(μm)：0.355 曲率半径(mm)：-48 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-30	3	7.5	-29
Φ25.4mm，F-30，熔融石英双凹透镜产品编码：PQu06E006 直径(mm)：25.4 焦距(mm)：F-30 中心厚度(mm)：3 边缘厚度(mm)：7.5 设计波长(μm)：0.355 曲率半径(mm)：-29 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F-25	5.3	12	-24.6
Φ25.4mm，F-25，熔融石英双凹透镜产品编码：PQu06E005 直径(mm)：25.4 焦距(mm)：F-25 中心厚度(mm)：5.3 边缘厚度(mm)：12 设计波长(μm)：0.355 曲率半径(mm)：-24.6 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-100	2.8	3	-95.5
Φ12.7mm，F-100，熔融石英双凹透镜产品编码：PQu06C012 直径(mm)：12.7 焦距(mm)：F-100 中心厚度(mm)：2.8 边缘厚度(mm)：3 设计波长(μm)：0.355 曲率半径(mm)：-95.5 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-75	2.7	3.1	-17.8
Φ12.7mm，F-75，熔融石英双凹透镜产品编码：PQu06C011 直径(mm)：12.7 焦距(mm)：F-75 中心厚度(mm)：2.7 边缘厚度(mm)：3.1 设计波长(μm)：0.355 曲率半径(mm)：-17.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F-50	2.6	3.2	-48
Φ12.7mm，F-50，熔融石英双凹透镜产品编码：PQu06C010 直径(mm)：12.7 焦距(mm)：F-50 中心厚度(mm)：2.6 边缘厚度(mm)：3.2 设计波长(μm)：0.355 曲率半径(mm)：-48 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：3 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

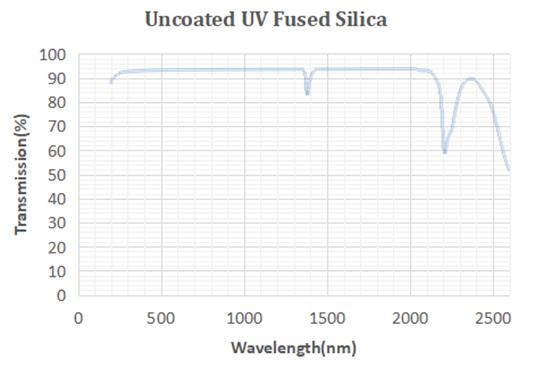

透过范围Transmission Range	0.18-2.1μm
折射率Refractive index@0.5876μm	1.4585
物理特性Physical Properties
密度Density[g/cm3]	2.21
熔点Melting Point[deg C]	1900
热导率ThermalConductivity[W/(m×deg C)]	1.35
热膨胀系数Thermal Expansion [deg C-1 ]	4.0*10-6
比热容Specific Heat Capacity[J/(Kg*deg C ]	0.728*10-3
杨氏模量Young's Modulus[GPa]	7.36
剪切模量Shear Modulus[GPa]	3.14
泊松系数Poisson Coefficient	0.17
化学特性Chemical Properties
溶解度Solubility	Insoluble
