氟化钙平凸透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)	光洁度
	筛选重置 76.2 50.8 38.1 25.4 12.7	筛选重置 F200 F150 F1000 F500 F300 F100 F250 F2000 F75 F25 F80 F50 F40 F30 F25.4 F20	筛选重置 12.7 16.6 3.7 4.5 5.5 6.8 8.2 11.2 3.8 4.3 5 2.1 2.2 2.6 2.7 2.5 3.2 3	筛选重置 3 2 1.5 0.89	筛选重置 5 0.588 2.94	筛选重置 79.98 59.98 433.8 216.9 130.2 86.8 65.1 43.4 100 39.99 799.8 209.1 104.57 83.65 31.4 29.99 10 34.7 21.7 17.4 13.0 10.622 8.7	筛选重置 60-40 40-20
更多参数+ 收回	76.2	F200	12.7	3	5	79.98	60-40
Φ76.2mm，F200，氟化钙平凸透镜产品编码：PCa03H002 直径(mm)：76.2 焦距(mm)：F200 中心厚度(mm)：12.7 边缘厚度(mm)：3 设计波长(μm)：5 曲率半径(mm)：79.98 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	F150	16.6	3	5	59.98	60-40
Φ76.2mm，F150，氟化钙平凸透镜产品编码：PCa03H001 直径(mm)：76.2 焦距(mm)：F150 中心厚度(mm)：16.6 边缘厚度(mm)：3 设计波长(μm)：5 曲率半径(mm)：59.98 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F1000	3.7	3	0.588	433.8	40-20
Φ50.8mm，F1000，氟化钙平凸透镜产品编码：PCa03F031 直径(mm)：50.8 焦距(mm)：F1000 中心厚度(mm)：3.7 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：433.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F500	4.5	3	0.588	216.9	40-20
Φ50.8mm，F500，氟化钙平凸透镜产品编码：PCa03F030 直径(mm)：50.8 焦距(mm)：F500 中心厚度(mm)：4.5 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：216.9 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F300	5.5	3	0.588	130.2	40-20
Φ50.8mm，F300，氟化钙平凸透镜产品编码：PCa03F029 直径(mm)：50.8 焦距(mm)：F300 中心厚度(mm)：5.5 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：130.2 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F200	6.8	3	0.588	86.8	40-20
Φ50.8mm，F200，氟化钙平凸透镜产品编码：PCa03F028 直径(mm)：50.8 焦距(mm)：F200 中心厚度(mm)：6.8 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：86.8 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F150	8.2	3	0.588	65.1	40-20
Φ50.8mm，F150，氟化钙平凸透镜产品编码：PCa03F027 直径(mm)：50.8 焦距(mm)：F150 中心厚度(mm)：8.2 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：65.1 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F100	11.2	3	0.588	43.4	40-20
Φ50.8mm，F100，氟化钙平凸透镜产品编码：PCa03F026 直径(mm)：50.8 焦距(mm)：F100 中心厚度(mm)：11.2 边缘厚度(mm)：3 设计波长(μm)：0.588 曲率半径(mm)：43.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F250	3.8	2	5	100	60-40
Φ38.1mm，F250，氟化钙平凸透镜产品编码：PCa03F013 直径(mm)：38.1 焦距(mm)：F250 中心厚度(mm)：3.8 边缘厚度(mm)：2 设计波长(μm)：5 曲率半径(mm)：100 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F200	4.3	2	5	79.98	60-40
Φ38.1mm，F200，氟化钙平凸透镜产品编码：PCa03F012 直径(mm)：38.1 焦距(mm)：F200 中心厚度(mm)：4.3 边缘厚度(mm)：2 设计波长(μm)：5 曲率半径(mm)：79.98 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化钙 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 偏心：3′ 通光口径：90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

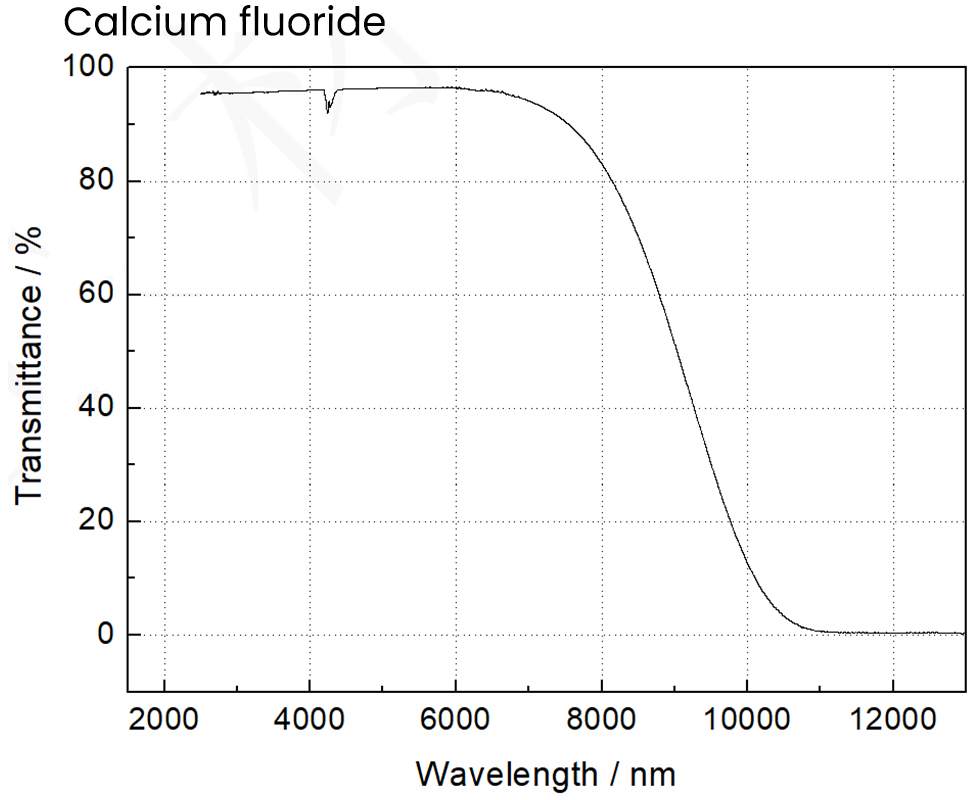

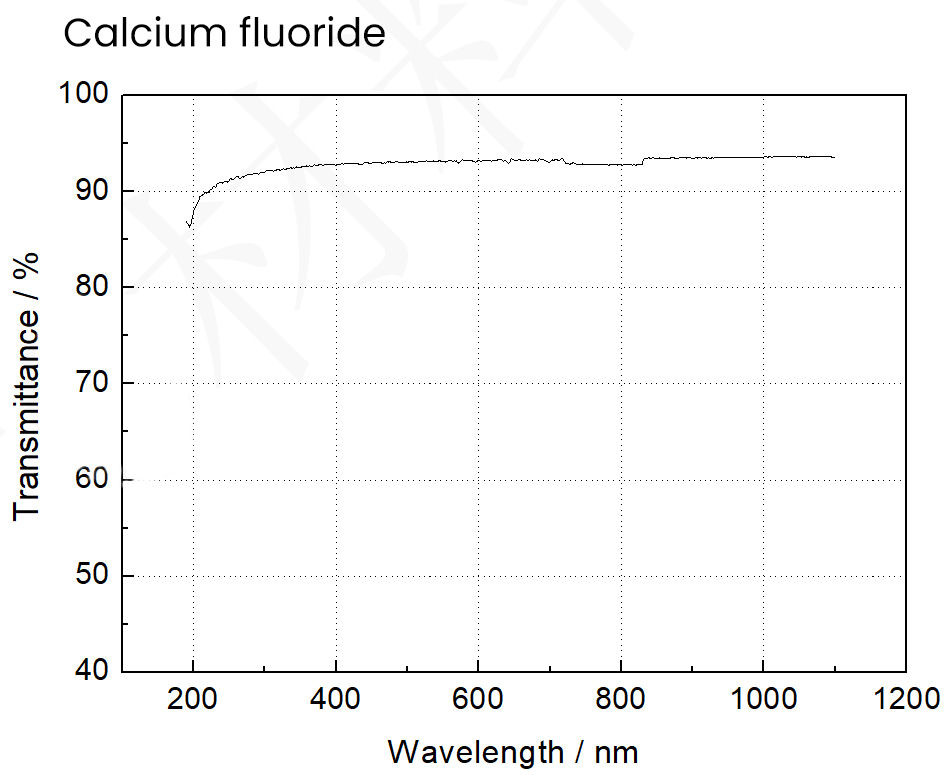

透过范围Transmission Range	0.13-10μm
透过率Transmittance	>94%@193nm-7.87μm
折射率Refractive Index	1.4288@2.5μm 1.39908@5μm
反射损耗Reflection Loss	5.4%@5μm(both surfaces)
吸收系数Absorption Coefficienet	7.8×10-4@2.7μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	3.18
熔点Melting Point [℃]	1420
热导率ThermalConductivity [W/(m×K)]	9.71 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	18.5 @ 273K
努氏硬度Knoop Hardness [kg/mm2]	158.3
比热容Specific Heat Capacity [J/(kg×K)]	854
介电常数Dielectric Constant	6.76 @ 1 MHz
杨氏模量Young's Modulus (E) [GPa]	75.8
剪切模量Shear Modulus(G) [GPa]	33.77
体积模量Bulk modulus(K) [GPa]	82.71
泊松系数Poisson Coefficient	0.26
化学特性Chemical Properties
溶解度Solubility / g/L	0.016g @ 20℃
分子量Molecular Weight / g/mol	78.0748
