熔融石英平凸透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)
	筛选重置 76.2 50.8 38.1 25.4 12.7	筛选重置 F1500 F250 F500 F200 F100 F60.2 F150 F75 F38.1 F75.3 F50 F20.1	筛选重置 6 9 10.7 19.8 5.4 4 4.792 4.5 8.48 3 2.4 4.3	筛选重置 5 2.7 4.6 2.5 3 2.8 3.3 2.2 1.8 2.1	筛选重置 0.355 0.5876 0.589	筛选重置 714.1 119 238 95.2 46 27.6 71.4 45.9 35.7 17.465 34.5 23.8 9.2
更多参数+ 收回	76.2	F1500	6	5	0.355	714.1
Φ76.2mm，F1500，熔融石英平凸透镜产品编码：PQu03H009 直径(mm)：76.2 焦距(mm)：F1500 中心厚度(mm)：6 边缘厚度(mm)：5 设计波长(μm)：0.355 曲率半径(mm)：714.1 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	F250	9	2.7	0.355	119
Φ76.2mm，F250，熔融石英平凸透镜产品编码：PQu03H005 直径(mm)：76.2 焦距(mm)：F250 中心厚度(mm)：9 边缘厚度(mm)：2.7 设计波长(μm)：0.355 曲率半径(mm)：119 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F500	6	4.6	0.355	238
Φ50.8mm，F500，熔融石英平凸透镜产品编码：PQu03F040 直径(mm)：50.8 焦距(mm)：F500 中心厚度(mm)：6 边缘厚度(mm)：4.6 设计波长(μm)：0.355 曲率半径(mm)：238 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F200	6	2.5	0.355	95.2
Φ50.8mm，F200，熔融石英平凸透镜产品编码：PQu03F032 直径(mm)：50.8 焦距(mm)：F200 中心厚度(mm)：6 边缘厚度(mm)：2.5 设计波长(μm)：0.355 曲率半径(mm)：95.2 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F100	10.7	3	0.5876	46
Φ50.8mm，F100，熔融石英平凸透镜产品编码：PQu03F028 直径(mm)：50.8 焦距(mm)：F100 中心厚度(mm)：10.7 边缘厚度(mm)：3 设计波长(μm)：0.5876 曲率半径(mm)：46 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F60.2	19.8	3	0.5876	27.6
Φ50.8mm，F60.2，熔融石英平凸透镜产品编码：PQu03F024 直径(mm)：50.8 焦距(mm)：F60.2 中心厚度(mm)：19.8 边缘厚度(mm)：3 设计波长(μm)：0.5876 曲率半径(mm)：27.6 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F150	5.4	2.8	0.355	71.4
Φ38.1mm，F150，熔融石英平凸透镜产品编码：PQu03F007 直径(mm)：38.1 焦距(mm)：F150 中心厚度(mm)：5.4 边缘厚度(mm)：2.8 设计波长(μm)：0.355 曲率半径(mm)：71.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F250	4	3.3	0.355	119
Φ25.4mm，F250，熔融石英平凸透镜产品编码：PQu03E044 直径(mm)：25.4 焦距(mm)：F250 中心厚度(mm)：4 边缘厚度(mm)：3.3 设计波长(μm)：0.355 曲率半径(mm)：119 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F100	4.792	3	0.589	45.9
Φ25.4mm，F100，熔融石英平凸透镜产品编码：PQu03E029 直径(mm)：25.4 焦距(mm)：F100 中心厚度(mm)：4.792 边缘厚度(mm)：3 设计波长(μm)：0.589 曲率半径(mm)：45.9 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F75	4.5	2.2	0.355	35.7
Φ25.4mm，F75，熔融石英平凸透镜产品编码：PQu03E024 直径(mm)：25.4 焦距(mm)：F75 中心厚度(mm)：4.5 边缘厚度(mm)：2.2 设计波长(μm)：0.355 曲率半径(mm)：35.7 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：熔融石英 Irregularity@632.8nm：λ/4 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	0.18-2.1μm
折射率Refractive index@0.5876μm	1.4585
物理特性Physical Properties
密度Density[g/cm3]	2.21
熔点Melting Point[deg C]	1900
热导率ThermalConductivity[W/(m×deg C)]	1.35
热膨胀系数Thermal Expansion [deg C-1 ]	4.0*10-6
比热容Specific Heat Capacity[J/(Kg*deg C ]	0.728*10-3
杨氏模量Young's Modulus[GPa]	7.36
剪切模量Shear Modulus[GPa]	3.14
泊松系数Poisson Coefficient	0.17
化学特性Chemical Properties
溶解度Solubility	Insoluble

技术参数

材料数据

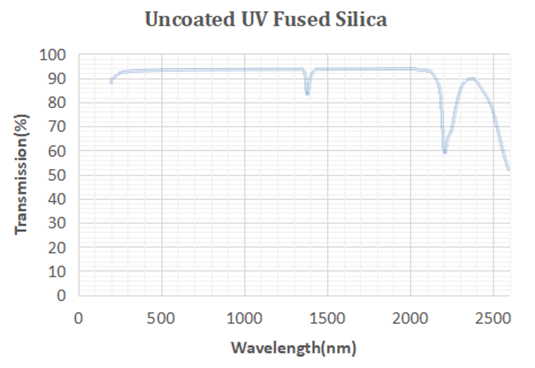

透过率
