硒化锌平凸透镜

硒化锌平凸透镜

硒化锌平凸透镜具有低色散和低吸收率的特点，对热冲击具有很高的抵抗力，常用于聚焦或准直中波红外（MWIR）和长波红外（LWIR）光谱，是热成像系统的理想选择。其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系，微米光学拥有完备的光学晶体、元件、镀膜于一体的生产设备和经验，可提供高质量的硒化锌平凸透镜。作为光学元件厂家，还可以根据需求为您定制不同形状规格的光学元件，如您有任何问题或需求，欢迎在线咨询。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 50.8 38.1 25.4 12.7	筛选重置 F1000 F500 F300 F254 F200 F150 F127 F100 F75 F2000 F76.2 F63.5 F50.8 F25.4	筛选重置 2.7 3 3.3 3.4 3.7 4 4.3 4.8 5.6 2.1 2.3 2.5 2.9 4.1 4.6 2.2 2.4 2.6 2.8 3.1	筛选重置 2.5 2	筛选重置 1404 698.17 424.67 356.51 281.2 209.91 180.32 139.96 106.15 2808 89.14 71.46 281.20 35.97
更多参数+ 收回	50.8	F1000	2.7	2.5	1404
Φ50.8mm，F1000，硒化锌平凸透镜产品编码：PZE03F020 直径(mm)：50.8 焦距(mm)：F1000 中心厚度(mm)：2.7 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：1404 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F500	3	2.5	698.17
Φ50.8mm，F500，硒化锌平凸透镜产品编码：PZE03F019 直径(mm)：50.8 焦距(mm)：F500 中心厚度(mm)：3 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：698.17 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F300	3.3	2.5	424.67
Φ50.8mm，F300，硒化锌平凸透镜产品编码：PZE03F018 直径(mm)：50.8 焦距(mm)：F300 中心厚度(mm)：3.3 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：424.67 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F254	3.4	2.5	356.51
Φ50.8mm，F254，硒化锌平凸透镜产品编码：PZE03F017 直径(mm)：50.8 焦距(mm)：F254 中心厚度(mm)：3.4 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：356.51 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F200	3.7	2.5	281.2
Φ50.8mm，F200，硒化锌平凸透镜产品编码：PZE03F016 直径(mm)：50.8 焦距(mm)：F200 中心厚度(mm)：3.7 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：281.2 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F150	4	2.5	209.91
Φ50.8mm，F150，硒化锌平凸透镜产品编码：PZE03F015 直径(mm)：50.8 焦距(mm)：F150 中心厚度(mm)：4 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：209.91 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F127	4.3	2.5	180.32
Φ50.8mm，F127，硒化锌平凸透镜产品编码：PZE03F014 直径(mm)：50.8 焦距(mm)：F127 中心厚度(mm)：4.3 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：180.32 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F100	4.8	2.5	139.96
Φ50.8mm，F100，硒化锌平凸透镜产品编码：PZE03F013 直径(mm)：50.8 焦距(mm)：F100 中心厚度(mm)：4.8 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：139.96 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F75	5.6	2.5	106.15
Φ50.8mm，F75，硒化锌平凸透镜产品编码：PZE03F012 直径(mm)：50.8 焦距(mm)：F75 中心厚度(mm)：5.6 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：106.15 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F2000	2.1	2	2808
Φ38.1mm，F2000，硒化锌平凸透镜产品编码：PZE03F011 直径(mm)：38.1 焦距(mm)：F2000 中心厚度(mm)：2.1 边缘厚度(mm)：2 设计波长(μm)：10.6 曲率半径(mm)：2808 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：硒化锌偏心：<3′ 通光口径：>90% 镀膜：未镀膜 Irregularity@632.8nm：λ/4 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
物理特性Physical Properties
晶体结构Crystal Structure	Cubic
密度Density[g/cm3]	5.27
电阻率Resistivity[Ω.cm]	～1012
熔点Melting Point [℃]	1525
化学纯度Chemical purity[%]	99.9996
热膨胀系数Thermal Expansion [1/K]	7.110-6@273k 7.810-6@373k 8.3*10-8@473k
热导率ThermalConductivity [J/k.m.s]	18.0@298k
比热容Specific Heat Capacity [J/g.K]	0.339@298k
努氏硬度Knoop Hardness [kg/mm2]	110
抗弯曲强度Bending strength [Mpa]	55
杨氏模量Young's Modulus [GPa]	67.2
泊松系数Poisson's coefficient	0.28
光学特性Optical Properties
透过范围Transmission Range	0.5-22μm
折射率不均匀性Refractive index inhomogeneity[△n/n]	<3*10-6@632.8μm
吸收系数Absorption coefficient [1/cm]	5.010-3@1300nm 7.010-4@2700nm 4.010-4@3800nm 4.010-4@5250nm 5.0*10-4@10600nm
热光系数Thermal light coefficient[1/k,298-358k]	1.0710-4@632.80nm 7.010-5@1150nm 6.210-5@3390nm 6.110-5@10600μm

波长Wavelength(nm)	折射率Refractive index(n)	波长Wavelength(nm)	折射率Refractive index(n)
620	2.5994	10600	2.4028
1000	2.4892	13000	2.385
3800	2.4339	14600	2.3705
5000	2.4295	16600	2.3487
7000	2.4218	17800	2.3333
9000	2.4122	18200	2.3278

入射方式Incidence mode	损伤阈值Damage Threshold(J/cm2)
正入射normal incidence	>20
布鲁斯特角Brewster's Corner	>15

技术参数

材料数据

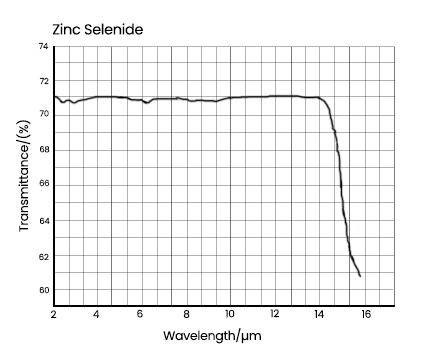

透过率
