氟化镁平凸透镜

氟化镁平凸透镜

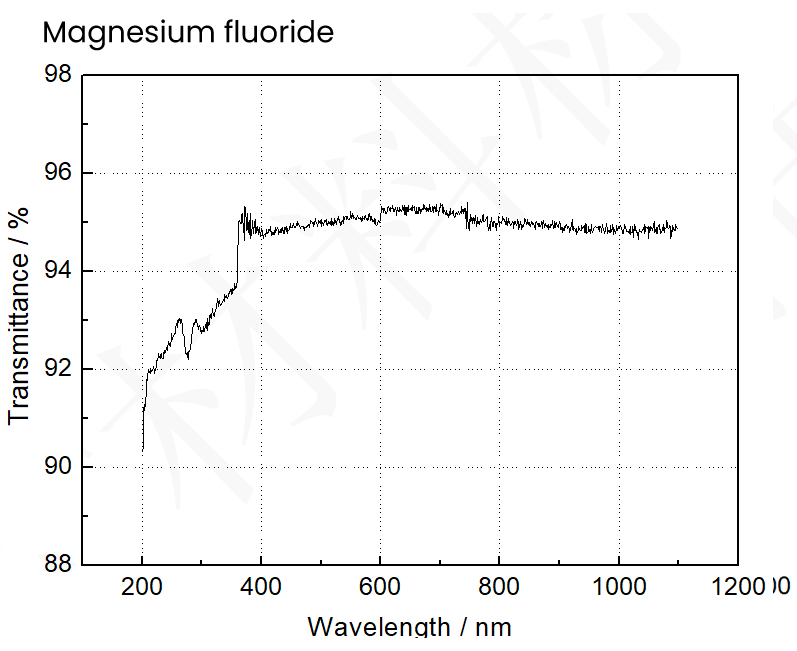

氟化镁平凸透镜在200-9500nm光谱范围中有接近90%的光学透过率。通常应用于低温制冷成像系统，航天光学系统和激光光学系统中的透镜、分束镜、滤光片、棱镜和窗口片等。该材料有一定的水溶解，适合干燥环境下使用。微米光学可提供直径2-300mm，厚度0.12-60mm（精度可达20-10，1/10L@633nm）的氟化钡平凸透镜，拥有胶盘抛光、高速抛光、环形抛光和CNC抛光4大工艺，拥有ZYGO，AFM，反射和透射偏心仪，15秒测角仪，紫外胶合定心系统，非接触式激光测厚仪，2D成像仪和球径仪。其可镀MgF2、UV-AR、UV-VIS 、VIS-EXT、VIS-NIR、NIR I、NIR II、Telecom-NIR、SWIR 、SWIR 、YAG-BBAR等膜系。

我要定制在线咨询

价格
发票
品质
货期
物流
收货
退换货
定制

具体产品价格在线留言或咨询获取，保证给您一个满意的价格。

所有产品均提供发票，税点是13个点

产品入库前都经过多次检测，质量有保证，请放心使用。

现货产品，48小时内发出。非现货或定制产品请咨询。

国内产品均为顺丰速运物流，以短的时间让您收到货。

产品收货时，请先确保产品包装盒的完整性，如果外观有严重损坏，为保证您的权益，请拒收并联系我们，我们尽快为您处理。

光学产品属于特殊用品，若非产品本身质量问题，不予退换；

如您需要定制或批量请在线联系我们，我们会给您一个优惠的价格。

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	设计波长(μm)	曲率半径(mm)	光洁度
	筛选重置 25.4	筛选重置 F1000 F500 F250 F200 F150 F100 F75 F50	筛选重置 2.4 2.6 2.8 3.2 4.3 5 6.9	筛选重置 2.2 1.9 2.1 1.8 2	筛选重置 0.633	筛选重置 376.98 188.49 94.28 75.4 56.58 37.81 28.27 18.89	筛选重置 40-20
更多参数+ 收回	25.4	F1000	2.4	2.2	0.633	376.98	40-20
Φ25.4mm，F1000，氟化镁平凸透镜产品编码：PMg03E008 直径(mm)：25.4 焦距(mm)：F1000 中心厚度(mm)：2.4 边缘厚度(mm)：2.2 设计波长(μm)：0.633 曲率半径(mm)：376.98 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F500	2.6	2.2	0.633	188.49	40-20
Φ25.4mm，F500，氟化镁平凸透镜产品编码：PMg03E007 直径(mm)：25.4 焦距(mm)：F500 中心厚度(mm)：2.6 边缘厚度(mm)：2.2 设计波长(μm)：0.633 曲率半径(mm)：188.49 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F250	2.8	1.9	0.633	94.28	40-20
Φ25.4mm，F250，氟化镁平凸透镜产品编码：PMg03E006 直径(mm)：25.4 焦距(mm)：F250 中心厚度(mm)：2.8 边缘厚度(mm)：1.9 设计波长(μm)：0.633 曲率半径(mm)：94.28 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F200	3.2	2.1	0.633	75.4	40-20
Φ25.4mm，F200，氟化镁平凸透镜产品编码：PMg03E005 直径(mm)：25.4 焦距(mm)：F200 中心厚度(mm)：3.2 边缘厚度(mm)：2.1 设计波长(μm)：0.633 曲率半径(mm)：75.4 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F150	3.2	1.8	0.633	56.58	40-20
Φ25.4mm，F150，氟化镁平凸透镜产品编码：PMg03E004 直径(mm)：25.4 焦距(mm)：F150 中心厚度(mm)：3.2 边缘厚度(mm)：1.8 设计波长(μm)：0.633 曲率半径(mm)：56.58 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F100	4.3	2.1	0.633	37.81	40-20
Φ25.4mm，F100，氟化镁平凸透镜产品编码：PMg03E003 直径(mm)：25.4 焦距(mm)：F100 中心厚度(mm)：4.3 边缘厚度(mm)：2.1 设计波长(μm)：0.633 曲率半径(mm)：37.81 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F75	5	2	0.633	28.27	40-20
Φ25.4mm，F75，氟化镁平凸透镜产品编码：PMg03E002 直径(mm)：25.4 焦距(mm)：F75 中心厚度(mm)：5 边缘厚度(mm)：2 设计波长(μm)：0.633 曲率半径(mm)：28.27 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F50	6.9	2	0.633	18.89	40-20
Φ25.4mm，F50，氟化镁平凸透镜产品编码：PMg03E001 直径(mm)：25.4 焦距(mm)：F50 中心厚度(mm)：6.9 边缘厚度(mm)：2 设计波长(μm)：0.633 曲率半径(mm)：18.89 光洁度：40-20 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：氟化镁 Power@632.8nm：3λ/2 Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties

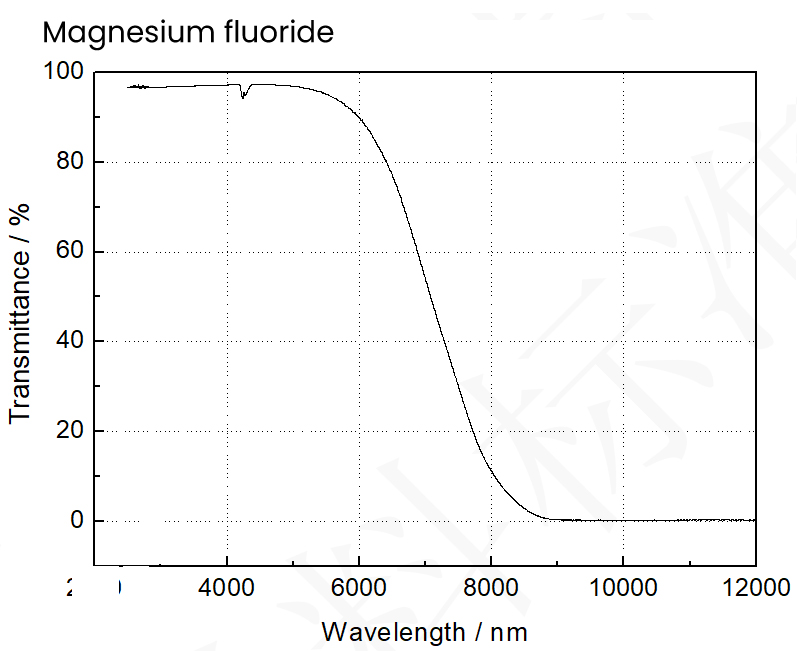

透过范围Transmission Range	0.12-9μm
透过率Transmittance	>90%@0.193-6μm
折射率Refractive Index	NO=1.566,Ne=1.568@0.13μm NO=1.334,Ne=1.343@5μm
反射损耗Reflection Loss	11.2%@0.12nm(both surfaces) 5.7%@0.22μm(both surfaces) 5.1%@1μm(both surfaces)
吸收系数Absorption Coefficienet	40×10-3@2.7μm
结构Structure	square crystal system
解离面Cleavage Planes	<100>
物理特性Physical Properties
密度Density[g/cm3]	3.177
熔点Melting Point [℃]	1255
热导率ThermalConductivity [W/(m×K)]	21 //c, 33.6⊥c @ 300K
热膨胀系数Thermal Expansion [10-6/K]	13.7//c, 8.9 ⊥c @ 373k
努氏硬度Knoop Hardness [kg/mm2]	415
比热容Specific Heat Capacity [J/(kg×K)]	1003
介电常数Dielectric Constant	4.87 //c, 5.44⊥c @ 1MHz
杨氏模量Young's Modulus (E) [GPa]	138.5
剪切模量Shear Modulus(G) [GPa]	54.66
体积模量Bulk modulus(K) [GPa]	101.32
泊松系数Poisson Coefficient	0.276
化学特性Chemical Properties
溶解度Solubility / g/L	0.002g @ 20℃
分子量Molecular Weight / g/mol	62.3018
