锗平凸透镜

	直径(mm)	焦距(mm)	中心厚度(mm)	边缘厚度(mm)	曲率半径(mm)
	筛选重置 76.2 50.8 38.1 25.4 12.7	筛选重置 F500 F150 F300 F75 F200 F100 F50.8 F25.4	筛选重置 3.5 4.7 2.5 4 2.4 2.8 2.2 2.3 2.1	筛选重置 3 3.1 2.5 2.6 2.0	筛选重置 1500 452.9 855.1 229.1 597.16 299.9 151.01 76.05
更多参数+ 收回	76.2	F500	3.5	3	1500
Φ76.2mm，F500，锗平凸透镜产品编码：PGe03H002 直径(mm)：76.2 焦距(mm)：F500 中心厚度(mm)：3.5 边缘厚度(mm)：3 设计波长(μm)：10.6 曲率半径(mm)：1500 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	76.2	F150	4.7	3.1	452.9
Φ76.2mm，F150，锗平凸透镜产品编码：PGe03H001 直径(mm)：76.2 焦距(mm)：F150 中心厚度(mm)：4.7 边缘厚度(mm)：3.1 设计波长(μm)：10.6 曲率半径(mm)：452.9 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F300	2.5	2.5	855.1
Φ50.8mm，F300，锗平凸透镜产品编码：PGe03F016 直径(mm)：50.8 焦距(mm)：F300 中心厚度(mm)：2.5 边缘厚度(mm)：2.5 设计波长(μm)：10.6 曲率半径(mm)：855.1 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	50.8	F75	4	2.6	229.1
Φ50.8mm，F75，锗平凸透镜产品编码：PGe03F012 直径(mm)：50.8 焦距(mm)：F75 中心厚度(mm)：4 边缘厚度(mm)：2.6 设计波长(μm)：10.6 曲率半径(mm)：229.1 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F150	2.4	2.0	452.9
Φ38.1mm，F150，锗平凸透镜产品编码：PGe03F006 直径(mm)：38.1 焦距(mm)：F150 中心厚度(mm)：2.4 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：452.9 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	38.1	F75	2.8	2.0	229.1
Φ38.1mm，F75，锗平凸透镜产品编码：PGe03F003 直径(mm)：38.1 焦距(mm)：F75 中心厚度(mm)：2.8 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：229.1 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F200	2.2	2.0	597.16
Φ25.4mm，F200，锗平凸透镜产品编码：PGe03E016 直径(mm)：25.4 焦距(mm)：F200 中心厚度(mm)：2.2 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：597.16 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	25.4	F100	2.3	2.0	299.9
Φ25.4mm，F100，锗平凸透镜产品编码：PGe03E013 直径(mm)：25.4 焦距(mm)：F100 中心厚度(mm)：2.3 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：299.9 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F50.8	2.1	2.0	151.01
Φ12.7mm，F50.8，锗平凸透镜产品编码：PGe03C002 直径(mm)：12.7 焦距(mm)：F50.8 中心厚度(mm)：2.1 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：151.01 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准
更多参数+ 收回	12.7	F25.4	2.3	2.0	76.05
Φ12.7mm，F25.4，锗平凸透镜产品编码：PGe03C001 直径(mm)：12.7 焦距(mm)：F25.4 中心厚度(mm)：2.3 边缘厚度(mm)：2.0 设计波长(μm)：10.6 曲率半径(mm)：76.05 光洁度：60-40 直径公差(mm)：+0.0/-0.1 厚度公差(mm)：±0.1 基底材料：锗 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 偏心：<3′ 通光口径：>90% 镀膜：未镀膜 REACH报告：符合标准 ROHS报告：符合标准

材料数据表Material Data
光学特性Optical Properties
透过范围Transmission Range	2-15μm
反射损耗Reflection Loss	4.0028@10.6μm
吸收系数Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
结构Structure	Cubic Crystal System
解离面Cleavage Planes	<111>
物理特性Physical Properties
密度Density[g/cm3]	5.33
熔点Melting Point [℃]	936
热导率ThermalConductivity [W/(m×K)]	58.61 @ 293K
热膨胀系数Thermal Expansion [10-6/K]	6.1 @ 298K
努氏硬度Knoop Hardness [kg/mm2]	780
比热容Specific Heat Capacity [J/(kg×K)]	310
介电常数Dielectric Constant	16.6 @9.37 GHz
杨氏模量Young's Modulus (E) [GPa]	102.7
剪切模量Shear Modulus(G) [GPa]	67
体积模量Bulk modulus(K) [GPa]	77.2
泊松系数Poisson Coefficient	0.28
化学特性mical Properties
溶解度Solubility / g/L	Inoluble
分子量Molecular Weight / g/mol	72.61

技术参数

材料数据

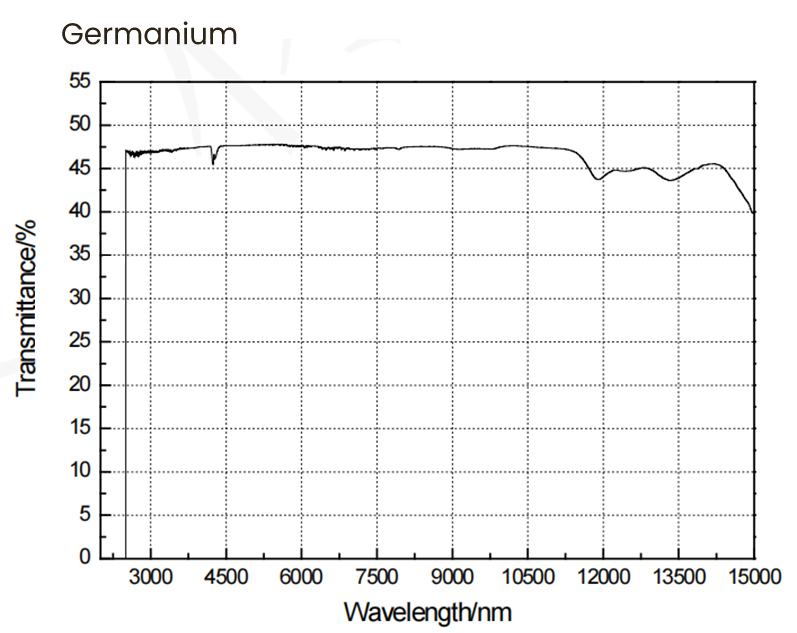

透过率
